Устройство кровли из металлочерепицы инструкция схемы

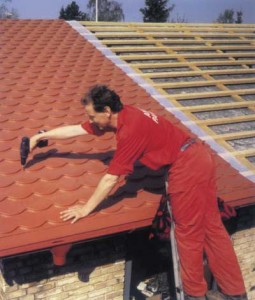

Монтаж крыши из металлочерепицы

Строительство – отрасль недешевая. А денег, как известно, много не бывает, поэтому сэкономить можно на рабочей силе, т.е. сделать все самому.

Перед тем как приступить к монтажным работам, следует:

  • во-первых, определить объем финансовых затрат;
  • во-вторых, подобрать конструкцию будущей кровли;
  • в-третьих, внимательно изучить технологический процесс.

Сколько стоит покрыть крышу

Какой бы конструкции ни была кровля, ее стоимость составляют из четырех позиций:

  • каркас;
  • изоляторы;
  • верхний кровельный материал;
  • оплата труда рабочих (в нашем случае эта статья затрат отсутствует).

Первый и самый простой способ установить стоимость своей крыши – обзвонить местные фирмы и спросить у менеджера о ценах на монтаж крыши из металлочерепицы, предварительно посчитав площадь своей крыши. Многие сотрудники охотно расскажут приблизительные расценки. Второй вариант (вычислить все самому) сложнее, но не менее точный и надежный.

Пример расчёта стоимости работ по монтажу

Расчет объемов

Каркас – деревянная конструкция, состоящая из основных и вспомогательных фрагментов. Первые – мауэрлат, стропила, обрешетка; вторые – затяжка, стойки, подкосы. Все вместе они составляют стропильную систему крыши.

Изолирующие материалы

Изоляторы для кровельных работ потребуются следующие: паро-гидроизоляция и теплоизоляция.

Изолирующие материалы для крыши из металлочерепицы

Основной объем атмосферной влаги удерживает металлочерепица, но пары, содержащиеся в наружном воздухе, все равно попадают внутрь. Чтобы защитить ниже лежащие конструктивные слои применяют парогидроизоляцию. Отличие пароизоляции от гидроизоляции заключается в том, что первая нацелена на пропуск паров изнутри помещения наружу, а вторая – на то, чтобы внешняя влага не проникла внутрь конструкции кровли. Пленочные парогидроизоляторы совмещают в себе функции обоих слоев и бывают перфорированные неперфорированные. На упаковке такого рулонного материала после наименования указывают цифру, она обозначает вес 1м2 пленки.

Лидерами продаж на рынке влагозащитных пленок можно считать «Изопсан», «KLØBER», «Технониколь», «ДЮПОН», но есть и аналоги дешевле.

Ограждающий материал

Как уже было сказано выше, основную защитную функцию несет верхний кровельный слой – металлочерепица, представляющая собой листы тонколистовой стали (оцинкованной), алюминия или меди, покрытые полимерным слоем и деформированные холодным методом. Визуально металлочерепица очень похожа на обыкновенную черепицу, однако имеет гораздо меньшую массу – 5кг/м2, и это не единственное ее достоинство.

Схема монтажа крыши

Ощутимыми плюсами крыши под металлочерепицу назовем также:

  • долговечность (15 – 20 лет);
  • эстетичный внешний вид;
  • простота монтажа и ремонта в ходе эксплуатации.

Красота, конечно, важна, но качественные характеристики играют определяющую роль. Обращать внимание стоит на:

  • стальную основу, содержащую необходимые легирующие элементы, которые улучшают прочность и прокат металла;
  • класс и вид защитного покрытия;
  • класс и вид защитно-декоративного полимерного покрытия.

Оптимальная толщина стального листа от 0,45 до 0,5 мм. При меньшей толщине возникают трудности в монтаже крыши из металлочерепицы: прогибы, изломы и прочие деформации. Защитная же основа металлопокрытия при производстве металлочерепицы бывает:

  • цинковая;
  • цинкалюминиевая;
  • алюмоцинковая;
  • алюмокремниевая;
  • железоцинковая.

Расход цинка при производстве составляет 225-275 г/м2.

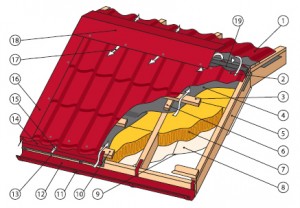

Схема устройства кровли под металлочерепицу

Как защитно-декоративный слой при производстве металлочерепицы используют следующие виды покрытий:

  • полиэстеровые (PE);
  • полиуретановые (Pural);
  • поливинилденфторидные;
  • акрилатные;
  • пластизольные.

Для эксплуатации в среде городской атмосферы (кроме случаев, когда вблизи расположены заводы, выбрасывающие в окружающую среду агрессивные вещества) оптимально покрытие полиэстером толщиной от 25 до 30 мкм. Приведенные выше покрытия «в чистом виде» не применяются. Зарубежные и отечественные фирмы наносят сложные составы сополимеров с разнообразными присадками. Рецепт таких покрытий держится в строжайшем секрете.

Технология монтажа кровли из металлочерепицы

Инструмент для возведения кровли своими руками

Чтобы сделать крышу своими руками потребуются следующие инструменты:

  • стремянка;
  • ножницы по металлу;
  • шуруповерт и электродрель;
  • длинная рейка;
  • монтажная лента;
  • молоток;
  • маркер;
  • уровень и рулетка (желательно металлическая);
  • щетка малой жесткости;
  • киянка с резиновым оголовком;
  • ручная дисковая пила.

Запомните: металлочерепицу ни в коем случае нельзя резать болгаркой! Это может привести к повреждению полимерного защитного покрытия, после чего в процессе эксплуатации начнет образовываться коррозия металла основания.

Схема устройства крыши

Поэтапная инструкция производства монтажных работ

Началом всех работ служит монтаж стропильной системы, осуществляемый в несколько этапов. Инструкция по монтажу как холодной, так и теплой кровли из металлочерепицы можно заключить в следующую схему монтажа:

Шаг 1. Гидроизоляция стен

Первым делом нужно проложить гидроизоляцию стен. Сделать это можно с помощью обычного рубероида. На стены укладывают брус от фронтона к фронтону по всей длине. После проверяем уровнем горизонтальность конструкций, и контролируем шаг укладки бруса. Мауэрлат крепят анкерными болтами в заранее вертикально высверленные отверстия в брусьях. Позже к нему начинают монтировать стропильные ноги.

Шаг 2. Монтаж прогонов

Монтаж прогонов способствует упрощению производства работ, так как появляется возможность крепить отдельно каждую пару стропил. Прогон ставят в наивысших позициях фронтальных стен и закрепляют в проектное положение анкерами или стальными уголками. Концы прогонов также гидроизолируют.

Шаг 3. Крепление стропил

Перед тем, как начать крепление стропил к уже собранным элементам каркаса, следует разложить все стропильные доски в строгой последовательности их дальнейшей укладки. Все элементы обязательно маркируем, чтобы избежать путаницы.

Как покрыть угол крыши металлочерепицей

Стропильные ноги подрезаем, точно подгоняем все зазоры и углы. В верхней секции стропила соединяют накладками. В каждом соединение должно быть минимум 5 гвоздей. Вначале монтируют крайние стропильные секции, а затем те, что между ними, распределяя их по всей длине дома. В нижней части стропил монтируют затяжки. Все конструкции при монтаже необходимо обязательно выверять.

Шаг 4. Монтажные работы

После установки, выверки и окончательного крепления стропильной системы начинаем кровельные монтажные работы. Чтобы крыша служила долго, а металлочерепица надежно защищала от осадков, монтаж всех фрагментов проводят в строгой технологической последовательности, включающей в себя следующие этапы:

  • монтаж контрреек;
  • укладка гидроизоляции;
  • крепление элементов вертикальной обрешетки;
  • монтаж начальных брусков горизонтальной обрешетки;
  • дополнительная обрешетка;
  • установка ветровых досок;
  • монтаж кронштейнов водоотводных желобов;
  • карнизные планки;
  • монтаж металлочерепицы;
  • конек кровли и его уплотнитель;
  • теплоизоляционные работы;
  • пароизоляция;
  • подшивка мансарды (для мансардной кровли).

Если кровля холодная, то последние три этапа не учитывают.

Металлочерепица подходит для кровель с уклоном скатов не ниже 14°. Шаг поперечной волны металлочерепицы напрямую влияет на интервал реек обрешетки. Так, при поперечной волне с диапазоном 300,350 и 400 мм шаг обрешетки соответственно составит 300,350 и 400 мм. Расстояние между самой нижней рейкой обрешетки и следующей за ней соответственно равен 230,280 и 330 мм. Сами фрагменты обрешетки обязательно подвергают антисептической обработке.

Правильный шаг обрешётки для металлочерепицы

Сплошную обрешетку устраивают в местах проходов дымоходов, по месту расположения ендов. До того, как начать крепеж металлочерепицы, обязательно по сплошной обрешетке следует закрепить нижние планки ендовы. Нахлест одной части на другую составляет порядка 100-150 мм. Черепицу монтируют снизу вверх. Участки стыковки листов металлочерепицы дополнительно закрывают декоративными вставками – верхними планками ендовы.

Техника безопасности

Строительно-монтажные работы – опасный вид деятельности. Все операции по распилке, резке, сверлению, креплению совершайте в спецодежде, перчатках и защитных масках или очках. При длительных работах руки потеют, инструменты могут выскользнуть, повредить пальцы и занести инфекцию. Ношение масок и очков поможет защитить глаза от металлической пыли, а дыхательные пути от микро-гранул утеплителя. В качестве которого применяют рулонные минераловатные материалы.

Соблюдение правил безопасности – залог вашего здоровья.

Технология монтажа металлочерепицы типа Монтеррей

Металлочерепица – это один из самых популярных кровельных материалов. Своему распространению она обязана отличным характеристикам. Материал обладает привлекательным внешним видом, высокой надежностью и большим сроком эксплуатации. Производители предлагают большой выбор марок металлочерепицы. Например, на рынке можно приобрести материал под названием Монтеррей. Эта марка пользуется популярностью. А как правильно произвести монтаж металлочерепицы Монтеррей? Какие существуют нюансы в этой работе?

Характеристики материала

Прежде чем рассматривать вопрос, как проводится монтаж металлочерепицы Монтеррей, следует познакомиться с самим изделием. Что из себя представляет эта марка кровельного материала? Какими характеристиками обладает металлочерепица Монтеррей?

Эта марка материала считается классической. По своему внешнему виду металлочерепица Монтеррей наиболее близко похожа на натуральную керамическую черепицу. Листы материала выполнены из оцинкованной стали и имеют полимерное защитное покрытие.

Металлочерепица марки Монтеррей обладает следующими техническими характеристиками:

  • Толщина материала лежит в пределах от 0,4 до 0,5 миллиметров. По существующим ГОСТам отклонение у разных производителей металлочерепицы по этому параметру не должно превышать 0,05 миллиметра;
  • Ширина листа равна 1180 миллиметров. Но в инструкции по монтажу металлочерепицы Монтеррей для расчетов рекомендуют использовать другое значение. Полезная ширина материала равна ровно одному метру;
  • Высота профиля. Это значение зависит от разновидности металлочерепицы Монтеррей. Если вы проводите монтаж материала с маркировкой МП Монтеррей, это самый распространенный вариант, то высота профиля будет составлять 39 миллиметров. В случае применения разновидностей Супермонтеррей или Макси, то этот параметр будет равен 46 мм;
  • Шаг волны также зависит от разновидности. Для монтажа металлочерепицы Монтеррей и Супермонтеррей это значение берется в 35 сантиметров. В моделях Макси шаг волны равен 40 сантиметров;
  • Если говорить о длине листа, то тут вариантов много. Минимальное значение составляет полметра, а максимальное зависит от технических возможностей производителя.

Выбирая металлочерепицу с помощью которой будет проводиться монтаж кровли, следует внимательно отнестись к покрытию. Можно приобрести материал с защитой из полиэстера, пластизола или пурала. Их надежность возрастает от первого к последнему в списке, но также растет и стоимость.

Подготовка к работе

Монтаж металлочерепицы Монтеррей проводится не сразу после покупки. Для любой работы, в особенности для покрытия кровли, имеется свой подготовительный этап. Инструкция по монтажу металлочерепицы Монтеррей указывает следующие предварительные работы:

  1. Вначале следует проверить правильность геометрии каркаса крыши. Если будут неровности, то монтаж металлочерепицы пройдет сложно. К тому же кровельное покрытие будет прогибаться и быстрее выйдет из строя.
  2. Укладка металлочерепицы проводится на гидроизоляционный слой. В качестве такового может выступать толстая полиэтиленовая пленка или специальная мембрана. Монтаж гидроизоляции проводится так, чтобы материал не был сильно натянут.
  3. Технология укладки металлочерепицы Монтеррей подразумевает наличия контробрешетки. Она необходима для того, чтобы создать вентиляционное пространство. Для контробрешетки используются деревянные бруски, которые прибиваются к стропилам с помощью оцинкованных гвоздей. Высота такого дополнительного «настила» должна быть 3-5 сантиметров.
  4. Очень важно правильно выбрать шаг обрешетки под металлочерепицу. Тут многое зависит от расстояния между волнами материала. В случае монтажа марок Монтеррей и Супермонтеррей, шаг делается в 35 сантиметров. Если применяется металлочерепица макси, то расстояние между брусьями обрешетки делается в 40 сантиметров. При этом первая планка прибивается непосредственно у края карниза, вторая укладывается на расстоянии в 20-30 сантиметров. Монтаж остальных брусьев обрешетки проводится с выбранным шагом.

На этом подготовительный этап закончен. Можно производить непосредственный монтаж металлочерепицы Монтеррей. Конечно предварительно подготовив все инструменты и приспособления. Крепить материал к обрешетке нужно с помощью саморезов. Они должны быть оцинкованными и снабжены специальными резиновыми шайбами.

Кроме этого, следует подготовить лестницу или строительные леса, веревку чтобы поднимать металлочерепицу, молоток, отвертку и другие инструменты. Также следует собрать команду. Металлочерепица весит немного, но справиться с работой одному будет затруднительно. Лучше всего, и быстрее, если соберется команда минимум из трех человек.

Очень важно внимательно отнестись к резке материала. Полимерное покрытие не должно быть повреждено. Поэтому пользоваться болгаркой или другими инструментами с абразивной режущей поверхностью нельзя. Лучше всего нарезать металлочерепицу ножницами по металлу.

Технология укладки

Монтаж металлочерепицы марки Монтеррей проводится по той же схеме, что и других материалов этого типа. Пошаговая инструкция выглядит следующим образом:

  • Первым делом удаляем защитную пленку с материала. Сделать это следует еще на земле, до поднятия листов на крышу;
  • Монтаж металлочерепицы Монтеррей проводится снизу вверх и слева направо. При укладке делается нахлест в 15 сантиметров;
  • Первым делом проводится монтаж первого листа, который должен идти строго по карнизной планке с отступом в 5 сантиметров за края крыши. Его крепление производится вначале одним саморезом, в верхней части;
  • Далее сверху укладывается следующий лист. Его крепят к первому. При этом прикручивать к обрешетке пока не нужно. Достаточно закрепить так, чтобы листы не двигались относительно друг друга;
  • После того, как весь вертикальный ряд расположен на своем месте, проводится контрольное выравнивание. Определяется точность расположения как по горизонтали, так и по вертикале. От этого во многом будет зависеть вся дальнейшая работа. После этого листы металлочерепицы Монтеррей можно крепить саморезами к обрешетке;
  • Монтаж проводится так, чтобы на каждый квадратный метр покрытия было минимум восемь точек крепления. В этом случае кровля из металлочерепицы Монтеррей будет служить долго и не доставлять беспокойства в период эксплуатации;
  • Крепление саморезами проводится в прогибах, в шахматном порядке;
  • Далее проводится монтаж остальных блоков металлочерепицы Монтеррей. При этом нельзя забывать про нахлест.
Читать еще:  Картина из природных материалов: мастер-класс с пошаговым фото

Инструкция по укладке этого типа кровельного материала указывает на обязательное использование доборных материалов. К таковым относится торцевая и карнизная планка, конек, накладки на место прохода труб и так далее. Всех их лучше приобрести у того же производителя, у которого была куплена и сама металлочерепица Монтеррей. В этом случае монтаж пройдет без особых проблем, и сама крыша будет иметь законченный и красивый внешний вид.

Видео по теме:

Использовать ли уплотнитель?

Металлочерепица Монтеррей прекрасно справляется со своими обязанностями. Она надежно защищает строение от атмосферных осадков. Но все-таки большинство профессиональных строителей рекомендуют использовать некоторые дополнения, а конкретней – это уплотнитель для металлочерепицы Монтеррей.

А для чего он необходим? Какие функции он должен выполнять? Монтаж уплотнителя для металлочерепицы нужен для того, чтобы предотвратить попадание дождя, влаги и насекомых в подкровельное пространство. Как бы плотно вы не прижимали листы металлочерепицы друг к другу, между ними все равно остаются небольшие щели. Именно для того, чтобы их закрыть и используется уплотнитель.

Этот материал выпускается в нескольких разновидностях, которые отличаются по следующим параметрам:

  • По месту применения. Монтаж уплотнителя может производиться в районе конька. Именно эту разновидность материала используют чаще всего. Конек – это место, где наиболее вероятна протечка. Также уплотнитель может применяться у карниза. В этом случае его подкладывают под металлочерепицу;
  • По используемому в производстве материалу. Уплотнитель под металлочерепицу Монтеррей может быть саморасширяющийся. В этом случае для его производства используется пенополиуретан с пропиткой из полимеров и акрила. Другая разновидность, которая считается универсальной, выполнена из полиуретановой пенки. Самый дорогой, так называемый профессиональный уплотнитель под металлочерепицу, делается из вспененного полиэтилена.

Кроме того, материал может различаться по своей форме. Поэтому приобретать уплотнитель нужно у того же производителя, у которого куплена металлочерепица Монтеррей и другие доборные изделия.

Стоит ли использовать уплотнитель? Конечно, делая расчет своих расходов, вы обязательно захотите их снизить. Но в некоторых случаях лучше не экономить. Например, если плохо выполнить конек, то вся кровля будет под угрозой. Влага будет поступать под покрытие и даже качественная металлочерепица Монтеррей не сможет помочь. То же самое касается и ендовы.

Другой вопрос монтаж этого «дополнения» у карниза. Здесь, если все работы выполнены с соблюдением технологии и инструкции, риск протечки минимален. В этом случае, если вы уверены в правильности установки, то на уплотнителе под металлочерепицу можно сэкономить.

Руководство по монтажу металлочерепицы Grand Line

Пример кровли

Основные элементы кровли

  • П1 Карниз;
  • П2 Фронтон;
  • П3 Конек;
  • П4 Хребет;
  • П5 Ендова, заканчивающаяся на линии карниза;
  • П6 Ендова, заканчивающаяся на скате;
  • П7 Боковое примыкание;
  • П8 Верхнее примыкание.

Труба

  • 1.1 Труба, расположенная на скате, ширина трубы не превышает 80 см; фартук трубы;
  • 1.2 Труба, расположенная на скате, ширина трубы не превышает 80 см; расстояние от конька до задней грани трубы превышает 1 м; фартук трубы;
  • 1.3 Труба, расположенная в коньке; фартук трубы;
  • 1.4 Труба, расположенная на скате, ширина трубы превышает 80 см; «разуклонка» и фартук трубы.

Точки окончания и стыковки линейных элементов

  • 2.1 Начало или конец конька (торец конька), заглушка конька;
  • 2.2 Начало хребта, заглушка хребта;
  • 2.3 Схождение двух хребтов и конька (верх вальмы), Тройник Y-образный для полукруглого конька;
  • 2.4 Схождение двух коньков перпендикулярно друг к другу;
  • 2.5-2.13 Нетиповые узлы кровли, требующие профессиональных навыков мастера, исполняются с применением нестандартных элементов, изготавливаемых на заказ по эскизам, либо из плоского листа по месту.

Мансардные окна

  • 3.1 Мансардное окно;

Проходки для подкровельной вентиляции

  • 4.1 Коньковый кровельный вентиль;
  • 4.2 Скатный кровельный вентиль КТВ.

Проходки для инженерных сетей

  • 5.2 Антенный выход;
  • 5.3 Выход канализации вентиляционный;
  • 5.4 Выход вентиляционный.

Устройства безопасности

  • 6.1 Снегозадержатель трубчатый;
  • 6.2 Стеновая лестница;
  • 6.3 Кровельная лестница.

Предлагаемая компанией «Вестмет» инструкция будет полезна кровельщикам и инженерам службы технического надзора Заказчика для осуществления приемки проведенных кровельных работ.

Разделы этой инструкции, содержащие описание монтажа непосредственно листов металлочерепицы и доборных элементов, как части кровельной системы, основаны на инструкции по монтажу металлочерепицы, разработанной инженерами компании. Благодарим коллег за помощь и высокий профессионализм!

Срок службы кровельной системы определяется не только сроком службы входящих в нее отдельных компонентов, но и тем, насколько правильно эти компоненты собраны в систему.

В скатную кровельную систему входят:
  • стропильная система;
  • система гидроизоляции;
  • кровельное покрытие;
  • водосточная система;
  • система утепления и пароизоляции;
  • система обеспечения подкровельной вентиляции;
  • мансардные окна;
  • кровельные проходки, как часть инженерных систем дома;
  • устройства безопасности и вспомогательные устройства;
  • подшивка карнизных и фронтонных свесов (софиты).

При монтаже кровельного покрытия, как и любого другого компонента кровельной системы, важно убедиться в качестве ранее сделанных работ, качественно смонтировать кровельное покрытие и обеспечить возможность проводить дальнейшие работы по монтажу кровельной системы.

В настоящей инструкции обращено внимание на приемку ранее сделанных работ, например, работ по гидроизоляции, и на обеспечение возможности проведения дальнейших работ по монтажу кровельной системы, например, работ по монтажу водосточной системы и работ по монтажу устройств безопасности. Особое внимание уделено обеспечению функционирования подкровельной вентиляции.

Кровельное покрытие непосредственно соприкасается только с одним контуром вентиляции – контуром вентиляции между гидроизоляцией и кровельным покрытием. Вопросы организации функционирования второго контура вентиляции (между гидроизоляцией и утеплителем) и организации вентиляции холодного чердака не зависят от типа применяемого кровельного покрытия и в настоящей инструкции не рассматриваются.

При применении в качестве гидроизоляции современных диффузионных мембран и утеплении без воздушного зазора необходимость в формировании второго контура вентиляции отпадает, и именно этот случай рассмотрен в настоящей инструкции.

Перепечатка материалов и использование их в любой форме, в том числе в электронных СМИ, разрешается только с письменного разрешения компании Grand Line®.

Общие сведения о металлочерепице

Металлочерепица – удачный пример переноса традиционной, отработанной веками формы керамической пазовой черепицы на металл, применение которого на кровлях в виде других форм также отработано веками. В металлочерепице совмещены эстетические и функциональные достоинства традиционной черепицы с надежностью и долговечностью современной оцинкованной стали с полимерным покрытием.

Визуально крыша состоит из большого количества одинаковых «черепичек». Принято говорить, что поперек скат разделен на ВОЛНЫ, а вдоль – на РЯДЫ, расстояние между рядами принято называть ШАГ.

Волны образуются при прохождении листа через профилирующие валы станка, а ряды образуются методом штамповки.

Рабочая ширина листа наиболее распространенной металлочерепицы Grand Line, купить которую вы можете в офисах компании Вестмет, равна 1100 мм, и эта ширина составлена из 6 волн (габаритная ширина листа металлочерепицы равна 1180 мм).

На 1 кв.м. поверхности приходится 15,6 «черепичек», и это хорошо сочетается с общепринятыми размерами керамической черепицы.

Шаг наиболее распространенной металлочерепицы равен 350 мм. Ряд, состоящий из 6 волн, принято называть МОДУЛЬ. Длина одномодульного листа равна 450 мм, из которых:

  • примерно 50 мм — расстояние от штатного нижнего реза до нижней линии штамповки (измерять от реза до гребня волны);
  • 350 мм — шаг или расстояние между линиями штамповки;
  • примерно 50 мм — расстояние от верхней линии штамповки до штатного верхнего реза (измерять от гребня волны до реза).

Пример: длина трехмодульного листа со штатными нижним и верхним резами равна 1150 мм, десятимодульного – 3600 мм, на рисунке показан шестимодульный лист длиной 2200 мм.

Нижний рез всегда штатный, верхний может отступать от верхней линии штамповки не только на 50 мм, но и на 100, 150, 200, 250 или 300 мм при формировании «спецзаказа».

Листы металлочерепицы со штатными верхними резами принято называть «складскими»: одномодульными, трехмодульными и так далее, как правило, до десятимодульного. Листы металлочерепицы из «спецзаказа» принято называть по габаритной длине, например: лист 2300 (50+6х350+150), лист 3750 (50+10х350+200), лист 6100 (50+17х350+100). Максимальная длина металлочерепицы составляет, как правило, 6,5–7 м.

Одномодульный лист металлочерепицы накрывает площадь 1 ряда из 6 волн. Десятимодульный – 10 рядов из 6 волн, два десятимодульных – 20 рядов из 6 волн при стыковке по рядам или 10 рядов из 12 волн при стыковке по волнам.

Grand Line® производит металлочерепицу под заказ, размером, оптимально подходящим для конкретной крыши. Расчет и планирование укладки листов производится в офисе продаж с помощью специальной программы или самостоятельно, на нашем сайте, используя сервис online расчета.

При формировании заказа металлочерепицы «разложите» на чертежах листы металлочерепицы с учетом того, что стыки листов по рядам должны единой линией переходить через весь скат и пересекаться с линиями стыка листов по волнам.

При правильном монтаже качественной металлочерепицы стыки по волнам и стыки по рядам не выделяются на общей плоскости кровли и не уменьшают ее надежность. Минимальный допустимый угол наклона кровли составляет 12 градусов.

Grand Line® производит несколько типов профилей металлочерепицы с различной формой волн и ступеней:

Металлочерепица Гранд Лайн комплектуется стандартными планками, которые изготавливаются в пленке, из того же сырья, что и сам кровельный материал. Стандартные длины планок — 2 и 3 м., у полукруглых коньков – 1,97 м.

При необходимости заказ может комплектоваться нестандартными доборными элементами по эскизам заказчика и плоскими листами из того же материала, что и металлочерепица.

Металлочерепица – это составная часть кровельной системы. При монтаже кровельной системы особое внимание следует уделить организации подкровельной вентиляции и устройству гидроизоляции.

Специалисты компании Вестмет рекомендуют закрывать вентиляционный зазор на карнизе вентиляционной лентой, для защиты от проникновения птиц. А на коньке — аэроэлементом конька, от задувания снега. Установка этих элементов обеспечит эффективную круглогодичную вентиляцию подкровельного пространства.

Выбор гидроизоляционного материала зависит от того, будет ли под кровлей организована жилая мансарда или холодный чердак. Для утепленной кровли лучше использовать супердиффузионные мембраны.

Инструкция по монтажу металлочерепицы

Хотите провести быстрый самостоятельный монтаж металлочерепицы монтеррей на кровле? Тогда воспользуйтесь этой инструкцией. Мы даём вам подробное описание каждого этапа монтажа, которое позволит вам избежать ошибок в процессе создания качественной и надёжной кровли.

1 Металлочерепица
2 Обрешетка
3 Контробрешетка
4 Гидроизоляция Никофол
5 Карнизная планка
6 Утеплитель
7 Торцевая планка
8 Накладка ендовы
9 Коньковая планка
10 Снегозадержатель
11 Лестница
12 Печная труба
13 Вентиляционный выход
14 Мансардное окно
15 Кровельный вентилятор
16 Антенный выход
17 Водосточная система

Как обращаться с металлочерепицей

Погружайте и разгружайте металлочерепицу аккуратно, чтобы избежать повреждений поверхности материала – царапин, трещин.

При переносе кровельных листов мы рекомендуем вам использовать варежки или перчатки, чтобы не порезать руки об острые края листов. Переносите листы, ухватившись за края по длине – это удобней и безопасней. Если в процессе монтажа на листах возникнет металлическая стружка, просто удалите её при помощи мягкой щётки. Ни в коем случае не используйте для очистки поверхности листа вещества на основе едких растворителей! Лучше применять мягкое моющее средство, которое не повредит верхний слой металлочерепицы. Зимой, очищая вашу крышу от снега, инея или льда, ни в коем случае не используйте царапающие лом, скребок или лопату – они могут оставить на листах механические повреждения или и вовсе испортить металлочерепицу.

Дополнительная обработка листов

Для резки металлочерепичных листов мы рекомендуем вам использовать ножовку по металлу, специальные ножницы или ручную электропилу с твердосплавными зубьями. Они безопасны и не повредят листы. Для предохранения металлочерепичного листа от негативного воздействия окружающей среды, нанесите на места срезов специальную краску. Она защитит лист от коррозии, кроме того, подарит ему идеальный внешний вид. Ни в коем случае не используйте при резке металла болгарку!

Монтаж обрешетки. Вентиляция подкровельного пространства

Чтобы создать грамотную вентиляцию пространства под кровлей, обратите внимание на монтаж контробрешетки и обрешетки. Для гидроизоляции под саму металлочерепицу обычно подкладывают специальные антиконденсатные пленки («Никофол NW», к примеру). Укладывая её, обратите внимание на несколько немаловажных моментов. Необходимо расстелить плёнку вдоль карниза. Не нужно натягивать плёнку, лучше обеспечить ей провисание между стропилами на 1-2 сантиметра. Когда подготовительный этап закончен, прикрепите поверх плёнки бруски контробрешетки. Минимальное сечение брусков при этом должно быть 40х25 миллиметров. Теперь осталось только смонтировать обрешетку на контрообрешетку. Обратите внимание на то, что толщина доски, выходящей на карниз, должна быть на 10-15 миллиметров больше толщины других досок.

Грамотный монтаж карнизной планки

Карнизная планка – немаловажная деталь в любой кровле. Ведь она способна защитить нижний край обрешетки от негативного воздействия окружающей среды – дождя или снега, к примеру. Поэтому стоит уделить отдельное внимание её монтажу. Прибивать карнизную планку к обрешётке лучше всего оцинкованными гвоздями, при этом необходимо соблюдать шахматный порядок и шаг в 30 сантиметров. Что же касается нахлёста планок по длине, то он должен быть 10 сантиметров.

Приступаем к монтажу ендовы

В местах, где один скат примыкает к другому, необходимо использовать так называемые ендовы. Уложите планку нижней ендовы на сплошную обрешётку из доски так, чтобы нижний край ендовы лёг сверху от карнизной планки. Не забудьте и про самоклеящийся пористый уплотнитель – он используется, чтобы создать дополнительный слой между металлочерепицей и планкой нижней ендовы. Накладка же ендовы используется для придания кровле идеального эстетического вида. Закреплять её нужно на листы металлочерепицы, в верхней части волны, чтобы шаг при этом составлял от 30 до 50 сантиметров.

Монтаж торцевой планки

Скажем немного и о монтаже торцевой планки. Крепят её обычно снизу, так, чтобы саморезы смотрели вверх, а шаг составлял примерно 40 сантиметров. Обратите внимание и на нахлёст планок по длине – он должен составлять 10 сантиметров.

Монтаж кровельных листов

Поговорим отдельно про монтаж металлочерепицы на двухскатной и шатровой крыше.

Для двухскатной крыши рекомендуется следующий порядок укладки листов. Если вы начинаете монтаж в левого торца ската, обратите внимание на то, что следующий лист устанавливается под последнюю волну предыдущего. Если же вы начали монтаж с правого торца ската, устанавливайте каждый следующий лист на последнюю волну предыдущего.

Для шатровой крыши рекомендуется начинать монтаж листов с самой середины ската. Укладывая листы равномерно, двигайтесь постепенно в разные стороны.

Обратите внимание на то, что капиллярную канавку листа необходимо накрывать каждым последующим листом. Немаловажно также и то, что равнение листов должно производиться по карнизной планке. И не пытайтесь сэкономить и использовать обрезки листов одного ската для монтажа кровли на другом скате – это невозможно!

Правильное крепление листов саморезами

Крепление листов металлочерепицы осуществляется с помощью саморезов с уплотнительной шайбой, в месте прогиба волны. Необходимо учитывать и то, что крепление должно производиться перпендикулярно обрешётке. Примерный расход саморезов составляет от 6 до 8 штук на квадратный метр. Как именно нужно крепить листы, наглядно изображено на рисунке.

Правила передвижения по кровельному листу

Занимаясь кровельными работами, используйте обувь с мягкой подошвой. Наступать следует только в прогиб волны, в те места, где под профилем есть рейки обрешётки – для недопущения деформации кровли. Ни в коем случае не давите на гребень волны!

Грамотный монтаж конька

Чтобы создать вентиляцию пространства под кровлей, дайте листам «воздух» — они не должны сходиться под коньком слишком плотно, один к одному. Рекомендуется также приклеивать по верхнему краю черепицы уплотнительную ленту. Конёк крепится к листам металлочерепицы при помощи саморезов, крепление должно совершаться в верхней точки каждой второй волны. Обратите внимание и на нахлёст планок по длине – он должен составлять ровно 10 сантиметров.

При монтаже полукруглого конька на шатровых крышах обычно используют специально предназначенные для этого элементы. Такие, как шатровые заглушки или накладки конька формы «Y», к примеру.

Обеспечиваем плотное примыкание к стене

В местах стыков металлочерепицы с вертикальными поверхностями – стенами, трубами – планки примыканий закрепляют, используя саморезы. Для создания дополнительного слоя между металлочерепицей и планкой применяют самоклеящийся уплотнитель (см. рисунок). Печную трубу обкладывают гладким листом, по цвету он должен соответствовать цвету металлочерепицы. Чтобы обеспечить дополнительную герметизацию, обычно используют силиконовый герметик, для самой прочной гидроизоляции применяют самоклеющиеся ленты – Экобит, к примеру.

Варианты примыкания к печной трубе

Изломы кровли: правильный монтаж

На внешних изломах кровли обычно используют карнизную планку. Между верхним листом и планкой клеится специальный уплотнитель. При монтаже на внутренних изломах используют уже знакомую нам планку примыкания. По аналогии с верхним листом, между нижним листом и планкой обычно приклеивается уплотнитель.

Монтаж снегозадержателей

Если вы не хотите, чтобы снег падал вам на голову каждый раз, когда вы открываете дверь, установите снегозадержатели. Их закрепляют под второй поперечной ступенькой черепицы. Опорную планку крепят промеж верхнего края снегозадержателя и листа, в верхней части волны профиля. Для крепления снегозадержателя к обрешётке используют саморезы большой длины. Часто используют также трубчатый снегозадержатель.

Инструкция по монтажу металлочерепицы Монтеррей — схема укладки своими руками

Монтаж металлочерепицы Монтеррей

Металлочерепица от финского производителя Ruukki может быть использована в любом регионе, это связано с высокими техническими показателями материала. Металлочерепица не боится воздействия обильных дождей, сильного мороза и летнего зноя, так что монтаж металлочерепицы Монтеррей по инструкции не доставит вам неудобств. Даже при значительных перепадах температуры кровельный материал сохраняет все свои качества.

Самым популярным вариантом является металлочерепица системы Монтеррей. Это связанно с рядом преимуществ, которыми обладает данная система:

  • относительно простой монтаж;
  • небольшой вес материала в среднем один кв. метр материала весит от 4 до 6 кг;
  • очень широкая цветовая гамма, которая насчитывает около 40 различных оттенков;
  • приемлемая цена.

Обрешетка

Для того, чтобы сделать монтаж своими руками нужно заранее продумать все нюансы. При монтаже стропильной системы должен быть выдержан шаг между стропилами. Его допустимое значение 60-100 см.

Стоит учитывать, что толщина досок напрямую зависит от шага между стропилами. Чем он больше, тем больше должна быть и толщина. Это необходимое условие, чтобы конструкция была максимально надежной и прочной.

Сечение досок, которые вы планируете использовать для будущей обрешетки должно составлять не менее 30 на 100 мм, и 40 на 50 мм для контробрешетки.

Первое с чего начинается укладка внахлест металлочерепицы Монтеррей это укладка гидроизоляционного слоя. Для ее закрепления прибиваются бруски контробрешетки. Такое крепление выполняет две функции, удерживает надежно пленку и вместе с этим создает зазор, который обеспечит нормальную вентиляцию. Уже на бруски будут крепиться обрезные доски будущей конструкции. Первая доска, та, которая идет по краю карниза, должна иметь толщину, которая соответствует высоте ступеньки.

Крепление листов

Если укладка металлочерепицы Монтеррей осуществляется своими руками на двухскатной крыше, работы нужно начинать с торца. Если крыша имеет шатровую конструкцию, то крепление металлочерепицы начинается с верхней точки ската. Очень важно, чтобы при укладке листов каждый следующий перекрывал замок предыдущего. Работу принято начинать с левого края. При этом каждый новый лист будет закладываться под предыдущий. Все листы должны быть выровнены по краю карниза. Только поле, того как лист лежит ровно его можно закрепить шурупом в одном месте, после чего снова проверить ровность и продолжить закрепление по всей длине.

На заметку: Для того, чтобы закрепить листы из системы Монтеррей необходимо использовать специальные самонарезающие шурупы.

Все крепление должны быть выполнены под волной, строго перпендикулярно листу. Таким способом металлочерепица будет повреждена минимально. Крепление шурупами осуществляется на каждой второй волне.

Для того, чтобы разрезать металлочерепицу используют ножницы по металлу либо другой специальный инструмент.

При хождении по крыше наступать на кровельный материал можно только в тех местах, где есть обрешетка, в противном случае металлочерепица может быть повреждена.

Советы

Монтаж своими руками

Как и в любом другом деле, здесь есть свои особенности и связанные с ними хитрости, которые помогут сократить срок работы или же попросту облегчить ее, но не были названы в инструкции по монтажу металлочерепицы Монтеррей. Ниже приведены основные советы и рекомендации:

  1. Монтаж листов начинается снизу, и проводится к верху.
  2. Для того, чтобы было максимально плотное прилегание металлочерепицы к вертикальным поверхностям обязательно, необходимо использовать внутренние фартуки.
  3. Крепеж каждого листа начинается с одного шурупа, это позволит выровнять лист перед окончательным закреплением его по всей длине.
  4. Если укладка листов осуществляется слева направо, то каждый лист необходимо заводить под предыдущий. Если крепление металлочерепицы происходит справа налево, то листы укладываются внахлест.
  5. При проведении монтажа металлочерепицы Монтррей необходимо сразу снимать защитную пленку, поскольку после закрепления ее очень проблематично устранять.
  6. Для того, чтобы защитить торцы металлочерепицы установите торцевые планки. Их внахлест на кровлю должен составлять не менее 50 мм. Крепление осуществляется с шагом не больше, чем 60 см. Для верхней части используются саморезы длиной 80 мм, на боковых частях используются саморезы длиной 28 мм.
  7. В качестве конька может быть использована плоская или круглая планка. Если используется круглая планка дополнительно необходимо использовать декоративные заглушки, если применяются планки плоские, то дополнительные заглушки не требуются.
  8. Когда укладка металлочерепицы Монтеррей завершена, можно приступить к монтажу дополнительных элементов — вентиляционных выводов, лестниц.
  9. Независимо от угла наклона крыши обязательным элементом является снегозадерживающие устройства. Для их крепления используются длинные саморезы. Также такие устройства должны располагаться в шахматном порядке.
  10. Рекомендуется защитить кровлю от молний, установив громоотвод. Его размер будет зависеть от высоты расположенных вблизи объектов. Для того, чтобы громоотвод был выбран правильно и качественно установлен, лучше всего обратиться за помощью к специалистам и соответствующим организациям, которые имеют опыт в выполнении подобных работ.

Следуя инструкциям монтажа металлочерепицы, и применяя схему, можно создать практичную кровлю на долгие годы. А внешний вид станет украшением любой постройки.

Видео-инструкция по монтажу металлочерепицы

Инструкция по монтажу металлочерепицы Монтеррей

Металлочерепица Монтеррей – это в данный момент один из самых востребованных материалов, используемых в процессе осуществления кровельных работ. На высоте у него находятся такие качества, как практичность и привлекательный, эстетичный внешний вид. В данной статье подробно будет описана инструкция по монтажу такого качественного и универсального материала.

Вне зависимости от того, как планируется произвести процесс — своими собственными силами или пригласив профессионалов, застройщику необходимо обязательно иметь максимально точное представление, как и каким образом протекает подобный процесс, соблюдается ли инструкция по монтажу, то есть все особенности работ.

Это предоставит возможность контролировать все проводимые работы, если их будет выполнять строительная компания, а также провести данные процессы самостоятельно на высоком уровне качества.

Особенности выбора материала

Современные магазины и иные торговые точки предлагают потребителям огромное разнообразие качественного доступного по стоимости кровельного материала. Из них именно Монтеррей является одним из самых универсальных. Данный эффект достигается благодаря особенному профилю данного материала, а также разными видами полимерных материалов, которые используются для его покрытия. Это такие составы, как:

  • Матовый или простой пурал;
  • Пластизол;
  • Призма;
  • Полиэстр;
  • ПВДФ.

Данные качественные современные покрытия в состоянии обеспечить максимально надежную защиту кровли от разрушительно коррозии и каких-либо повреждений. Говоря о широком выборе материала, можно выделить такие виды металлочерепицы, как:

  1. Стандартная;
  2. Супер Монтеррей;
  3. Макси Монтеррей.

Каждый вид характеризуется своим собственными особенностями и характеристиками. Различными могут быть размеры профиля. Есть определенные стандартные показатели материала, которые приобретают современными строительными компаниями и простыми мастерами. Это такие параметры:

  • Ширина 1180 мм;
  • Высота профиля равна 39 мм;
  • Толщина каждого элемента металлочерепицы колеблется от 0,4 до 0,5 мм;
  • Шаг между волнами равен 350 мм.

Металлочерепица Супер Монтеррей имеет подобные габариты, но отличается исключительно высота, равная 46 мм. Макси Монтеррей от иных вариантов может отличаться шагом волны, он равен 400 мм.

Важно! Описываемый кровельный материал характеризуется таким преимуществом, как наличие большого разнообразия цветовых оттенков. Производители данного материала предлагают широкую цветовую гамму цветовых решений, стандартная палитра состоит из более сорока разных оттенков. Еще одной особенностью Металлочерепицы Монтеррей является предоставление возможности окрасить его в самые разные цветовые оттенки.

Инструменты для монтажа

Для быстрой и качественной установки кровли Монтеррей и соблюдения такой схемы, как инструкция по монтажу, нужно приготовить следующие материалы и инструменты:

    Специальное устройство для качественной резки. Сюда можно отнести ручные или работающие от электричества ножницы, которые предназначены для работы с металлом. Можно воспользоваться особыми просечными ножницами, лобзиком с электрическим приводом или качественной дисковой пилой.

Важно! Запрещено использовать болгарку, то есть тот или иной инструмент, который оснащен специальными абразивными кругами. Причина заключается в том, что ее применение в состоянии привести к полному разрушению защитного покрытия, что вызовет еще более быстрый коррозийные процессы.

Как грамотно подготовиться к процессу установки?

Провести качественный монтаж невозможно без определенных предварительных работ. Говоря иными словами, перед началом работ потребуется собрать особый кровельный «пирог», который состоит из паро- и гидроизоляционного материала, присутствует специальный утеплитель и качественно сконструированная обрешетка.

Обычно выбор качественного кровельного покрытия осуществляется еще при разработке проекта дома, как говорит инструкция по монтажу.

Важно! При осуществлении работы со стропилами при выборе Металлочерепицы Монтеррей, стоит выдерживать шаг с расстоянием в 550-850 мм. самое главное расположить стропила на основании ориентирования по ширине используемых теплоизоляционных качественных плит.

После окончания работ со стропильной системой требуется провести качественные контрольные измерения скатов. В данном случае должны быть измерены горизонтальность, а также прямоугольность конструкции.

Материал широко используется при покрытии крыш, у которых угол ската равен 14 градусов. Важна длина листов, она должна быть примерно на 40-50 мм больше, они пойдут для карнизного свеса. Если длина ската равна 6 метрам, листы материала потребуется разбить на две части и укладывать их строго внахлест.

Важно! Если в процессе монтажа используются очень длинные листы, на кровле будет минимальное количество стыков. Это является преимуществом, но устанавливать подобные конструкции на порядок сложнее.

Особенности монтажа материала

Монтаж такого качественного материала, как металлочерепица Монтеррей, осуществляется строго на заранее смонтированную обрешетку, которая предварительно установлена с шагом в 300 мм. В специальных ендовах потребуется выполнить обрешетку.

Перед проведением требуемых работ, на стыковых элементах требуется закрепить особые нижние ендовы планки. Если требуется произвести установку специальных стыковых планок, важно соблюдать определенный перехлест, равный 150 мм.

Есть несколько важных советов относительно применения металлочерепицы, которые помогут выполнить данный процесс быстро и профессионально:

    Процесс, связанный с монтажом, должен начинаться строго по направлению идущему снизу вверх. Сверху стыка элементов металлочерепицы, там где присутствует пересечение, крепится верхняя ендовая планка.

Важно! Стоит понимать, что многочисленные внутренние углы, присутствующие на поверхности кровли, являются самым уязвимым место данной конструкции. Именно по этой причине к процессу их обустройства необходимо подходить очень ответственно.

Монтаж их нужно установить на специальные планки примыкания, что характеризуются, как нижние. Заранее закрепленную планку требуется приложить к трубе и отметить визуальную линию верхнего края. Потом на трубе именно по этой линии проводят штробу.

Важно! По окончании процесса штробления потребуется удалить всю пыль и помыть поверхность материала простой водой. Это значительно увеличит общее качество работ.

Подводя итоги

В процессе выполнения такого процесса, как укладка металлочерепицы Монтеррей, инструкция рекомендует позаботиться о полной безопасности мастера. Важно наличие удобной обуви, страховочного фала. Наступать требуется только в прогибы волн.

Кровля такого плана дает возможность создавать очень надежное и одновременно с этим привлекательное покрытие для сооружений. Произвести ее монтаж относительно не сложно, но стоит постоянно помнить об ответственности данного процесса, о том что в обязательном порядке потребуется наличие практических навыков.

Поэтапная инструкция по кровле крыши металлочерепицей

Металлочерепица значительно выделяется среди других вариантов кровли. Еще бы: кровля крыши металлочерепицей – это легко, красиво и недорого. Благодаря нынешним технологиям, существует масса разновидностей этого материала, которые ранжируются по базовому материалу, покрытию, глубине стельки и геометрии.

Из статьи вы узнаете как правильно покрыть крышу металлочерепицей

Кровля крыши металлочерепицей своими руками

Оформление такой крыши самостоятельно – не самое сложное дело, особенно если вы вооружитесь знаниями и инструментами.

Виды металлочерепицы
Чтобы правильно выбрать металлочерепицу для кровли, нужно иметь в виду плюсы и минусы каждой ее разновидности.

  • стальная – самый популярный вид, крайне устойчива к внешним воздействиям;
  • алюминиевая – самая легкая черепица, долговечна, не страдает от коррозии. Однако, она дороже стальной, и спектр ее расцветок ограничен;
  • медная – отличный вариант для кровли, не нуждается в защитном покрытии, благородно выглядит.

На фото — одна из разновидностей металлочерепицы, алюминиевая каскадная

  • полиэстеровая – самый дешевый вариант. Такая металлочерепица может быть матовой или глянцевой;
  • пластизоловая – также не самый дорогой вид покрытия. Представляет собой пластиковую пленку;
  • пураловая – металлочерепица-глянец. Такое покрытие устойчиво к коррозии и базируется на полиуретане;
  • ПВФ2 – эластичное покрытие, стойкое к температурам и имеющее множество оттенков.

По глубине стельки и геометрии:

  • андалузия – покрытие со скрытым креплением. Минус – необходимость в точной и частой обрешетке;
  • банга – черепица с внушительной высотой волны, но меньшей монтажной шириной. Позволяет получить эффект «3D»;
  • кантри – этот вид похож на натуральную черепицу, имеет утонченный вид (мягкие и ровные волны), легок в монтаже и долговечен;
  • каскад – самый экономичный вариант металлочерепицы. Монтажная ширина достаточная, формы прямолинейные, что позволяет подчеркнуть классический стиль здания и его изысканность;
  • монтеррей – самый распространенный вид. Очень похож на настоящую черепицу, может иметь симметричные или несимметричные ступени, профиль округлен.

Инструкция по монтажу

Для работы необходимы:

  • отвертка или шуроповерт;
  • молоток;
  • ножницы просечные и по металлу;
  • ножовка для металла;
  • рейка и маркеры для разметки;
  • электролобзик.

Схема, показывающая необходимые элементы при монтаже металлочерепичной кровли

Готовим стропильную систему

  1. Управляемся с обрешеткой. Чем более пологий уклон кровли, тем меньше шаг обрешетки. Правильное расстояние необходимо для точной установки листов металлочеперицы. Пропитайте обрешетку средствами против возгорания и гниения.
  2. Если вы намерены использовать помещение под кровлей, установите теплоизоляцию.
  3. Смонтируйте из спецпленки пароизоляцию, соблюдая 3 правила:
    1. от 150 мм между листами пароизолянта;
    2. от 200 мм напуска материала на стены;
    3. закрепление с небольшим провисанием.
  1. Начинаем укладку с нижнего края крыши, с напуском верхних листов. Желательно начать с обратной стороны от господствующих ветров, чтобы уберечь свежую кровлю от порывов ветра.
  2. Считая от конька, четные ряды начинайте с полулиста (по ширине), тогда на углах будут стыковаться 3 листа вместо 4.

Как монтировать металлочерепицу — смотрите схему

Монтаж других элементов

  1. Части конька монтируем внахлест, величина которого указана в паспорте. Через каждую волну нижних листов коньки крепятся саморезами.
  2. Чтобы обустроить желоба водостока, примените элементы из комплекта с металлочерепицей. Под них нужны спецконструкции обрешетки.
  3. Карнизы, щипцовые доски и дымовые трубы, вентиляционные коробы, слуховые окна, кабели, снегозадержатели, ограждения, лестницы и мостики тоже устанавливаются с помощью комплектных материалов и прилагаемых инструкции.

Кровля мансардной крыши металлочерепицей

Металлочерепица, набирая популярность, не обошла стороной и мансардные крыши. Причины все те же: простой монтаж, эстетичный вид и долговечность.

На фотографии — загородный дом мансардным этажом, покрытым кровлей из металлочерепицы

Особенности

Существует 5 особенностей, на которых основывается монтаж мансардной крыши металлочерепицей:

  1. состыковка листов должна проходить по волне;
  2. листы стыкуются также по рядам доски обрешетки, саморезы на стыках устанавливаются в каждую волну;
  3. при креплении на карнизе лист кровли на 5 см выступает за край карниза, между первой доской обрешетки и краем карниза – не больше 25 см;
  4. коньковая доска обрешетки толще других на 1 см для хорошей вентиляции, крепление происходит с шагом в 0,8 м в гребень волны;
  5. монтаж кровли на торцах подразумевает торцевые планки на саморезах с шагом 0,8 м. То же касается водостоков.

Смотрите на рисунке последовательность монтажа отдельных элементов для металлочерепичной кровли мансардного этажа

Инструкция по монтажу
Свод правил по монтажу металлочерепицей мансардной крыши будет зависеть от ее типа. Рассмотрим прямоугольный вариант:

  • Монтируем стропильную систему и обрешетку. Шаг для стропил – 60-90 см, доска обрешетки шириной 10 мм, толщиной – 25. Карнизную доску выравниваем и забиваем.
  • Затем устанавливаем крюки для водостока на планку карниза. Для лучшей состыковки всех листов, вначале саморезами крепят через два ряда, после – полностью.
  • Для нормального крепления 4 листов в одном ряду монтируются 2 листа, к ним – пара другого ряда. Уплотнение в месте стыковки устраняют выравниванием капиллярной канавки и срезанием части угла.
  • При наличии мансардных окон лучше применить одномодульные листы – по 2 на каждое окно.
  • Укладывается металлочерепица от торца – конек монтируется на планки торца с выступом в 2-3 см. Элементы плоского конька делаем внахлест, полукруглый – по линии профиля.

Кровля крыши профнастилом своими руками

Профнастил обладает высокими показателями качества, среди которых универсальность его как рабочего материала, простота монтажа и реконструкции, минимальные отходы после работы и возможность установить листы без спецподготовки.

Виды профнастила

Таблица с фотографиями и характеристиками основных видов металлочерепицы для кровли

При выборе профнастила, руководствуйтесь буквой маркировки:

  • Н («несущий») – самый прочный лист, придает строению удивительную стойкость и долговечность;
  • НС («несуще-стеновой») – универсальный вид, имеет средние размеры листов и гофры;
  • С («стеновой») – изящный вариант, применяемый в отделке стен, кровель, изготовления оград и прочего.

Инструкция по монтажу

Монтаж крыши профнастилом происходит в 3 этапа.

  1. Обрешетка. Меняя старую кровлю на профнастил, вы можете оставить старую обрешетку. Новая обрешеточная система планируется из расчета угла наклона крыши и высоты профнастила:
    • марка С20 с углом наклона крыши менее 150 требует сплошной обрешетки с перекрытием смежных листов на две профильные волны;
    • с С35 требуемый шаг обрешетки – до 30 см, при перекрытии на одну волну;
    • С44 и выше следует увеличить шаг до 40 см, при углах свыше 150 – до 50 см.

Обрешетка кровли профнастилом — схема устройства

Стоимость кровли крыши из металлочерепицы

Цена на металлочерепичную крышу варьируется в зависимости от стоимости материала, кровельных и дополнительных работ.

Кровля из металлочерепицы вполне экономичный вариант. А на фото вы можете видеть дом с крышей из данного материала.

Работа без материалов обойдется за квадрат:

  • 500-600 руб. – только кровля;
  • 770-820 руб. – кровля и обрешетка;
  • 1000-1200 руб.– монтаж стропильной системы, обрешетка, кровля;
  • 1500-1650 руб. – новая скатная кровля мансардного типа с чердаком, стропильная система, изолянты, обрешетка, кровля.

Дополнительные услуги могут «влететь в копеечку»:

  • 250-280 руб. за м. пог. – снегозадержатели и водосточная система;
  • около 150 руб. за м. пог. – монтаж карнизных и торцевых планок;
  • около 450 руб. за м. кв. – стропильная система с нуля;
  • свыше 7500 руб. – монтаж мансардного окна в готовую кровлю.

Видео

Из видео вы узнаете, как профессионально покрыть крышу металлочерепицей, избегая распространённых ошибок. Также рассматриваются варианты монтажа дополнительных аксессуаров для данного типа кровли.

Закупая один из лучших кровельных материалов – металлочерепицу – не экономьте на комплектующих. Лучше приобретать полный комплект в одной фирме: некоторые компании не дают гарантии на свои строительные материалы, если они монтируются «чужими» составляющими. При необходимости лучше сэкономить на рабочей силе и установить качественную и красивую металлочерепицу своими руками.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
