Изготовление деревянных рам для окон своими руками

Как сделать оконные рамы из дерева своими руками

Изготовить деревянные рамы своими руками весьма сложно, ведь профиль нужно подготовить, строго соблюдая все размеры. Элементы оконной системы должны плотно прилегать друг к другу, только тогда изделие будет герметичным.

Отливы также сложны в изготовлении. Правильно сделать их могут люди, которые имеют опыт работы с деревом. Лучше всего вырезать элементы на специальных станках, тогда окна прослужат долго. Однако станки есть не у всех, поэтому в домашних условиях лучше остановиться на самом простом проекте. Конечно, самодельное изделие не будет герметичным, но для остекления дачи, балкона и летней кухни оно подойдет.

Этап подготовительных работ

Как сделать окна своими руками, затратив минимум сил? Процесс изготовления состоит из следующих этапов:

  1. Выбор подходящего профиля. Приобретение строительных материалов.
  2. Изготовление коробки и рамы.
  3. Установка оконных блоков. Остекление.

На подготовительном этапе нужно будет выбрать стекло. Это может быть обычное листовое, которое хорошо подходит для дачных окон. Кроме того, в деревянные рамы можно установить готовые стеклопакеты.

Каждый из выбранных вариантов имеет свои достоинства. Например, в первом случае есть возможность самостоятельно выбрать и купить дешевый материал. А вот использование стеклопакетов в деревянных рамах отличается тем, что такие окна значительно сократят потери тепла.

Оконные рамы можно сделать из лиственницы. Дуб тоже пользуются популярностью, но обрабатывать его значительно сложнее. Хорошим вариантом станет изготовление конструкций из ангарской сосны. Даже начинающие строители могут работать с клееным брусом, изделия из этого материала прослужат не менее 50 лет.

Следует заранее приобрести чертежи. Самым простым вариантом, который подойдет начинающим строителям, можно назвать изготовление окон с двойной рамой и одинарным остеклением. Для столярных работ потребуются следующие инструменты:

  • молоток;
  • пила;
  • стамеска.

Работа будет выполнена быстрее, если в наличии будут электрорубанок и фреза.

Как сделать окно, да так чтобы оно прослужило долго? Многое зависит от качества материала. Для работы подходит только сухая древесина. Ее следует внимательно осмотреть на строительной базе. Важно, чтобы не было сучков, тогда рама не треснет. Хорошим вариантом станет клееный материал. Для самостоятельного изготовления окна потребуется чертеж, стекло, уголки из металла и столярный клей.

Клееный брус хорош тем, что он практически не поддается деформации. Рама, выполненная из этого материала, не изменит форму даже при высокой влажности. Оконную раму можно сделать из досок 50х150 мм и брусков 50×50 мм. Также все деревянные конструкции обрабатывают антисептиком. Это предотвращает гниение.

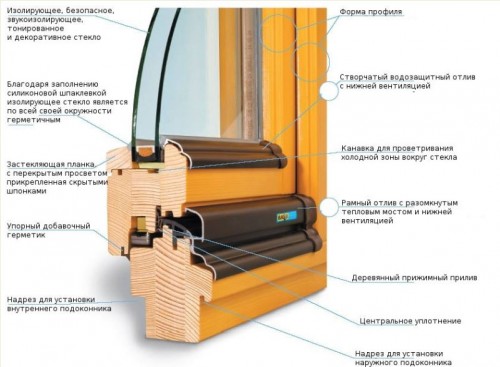

Заводской оконный профиль имеет сложное строение, повторить его новичкам очень сложно. Поэтому проще всего использовать самый простой проект. Например, для создания оконного профиля может быть использована фанера. Необходимо скрепить 4 полосы в виде прямоугольника. Для изготовления профиля собирают несколько прямоугольников. Так можно сделать глухую раму или окно с 3 или 2 стеклами.

Для изготовления рамы с 1 стеклом потребуется 8 полос из фанеры, они образуют 2 прямоугольника. Полосы 2 слоя делают меньшей ширины. Для соединения деталей используют саморезы по дереву. Все части конструкции промазывают столярным клеем, тогда рама прослужит много лет.

Как сделать коробку из досок

Количество материала, который вам потребуется, зависит от размера окон. Сначала нужно сделать коробку, на нее будет установлена рама. Коробка защищает ее от деформации при усадке здания. Все элементы изготавливаются из сухой доски, она должна быть без трещин. Ее обрабатывают наждачной бумагой, это позволяет убрать мелкие заусенцы. Потом наносят разметку и вырезают части конструкции.

В процессе выполнения работ важно обращать внимание на внешний периметр изделия. Он должен быть примерно на 3 см меньше размеров оконного проема в стене. Далее следует посмотреть на внутренний периметр, он должен быть примерно на 3 мм больше размера рамы.

Все элементы коробки соединяют по принципу паз-шип. Сделать его можно фрезой или ножовкой. Для работы вам потребуются стамеска и киянка. Шип делают на той части, которую планируют установить в вертикальном положении. Паз вырезают на элементе, который будет установлен в оконном проеме в горизонтальном виде.

Далее нужно взять наждачную бумагу и тщательно зачистить все элементы. Коробку собирают на полу или другой ровной поверхности. Шип и паз смазывают столярным клеем, это повышает прочность монтажа. Необходимо следить за тем, чтобы все части окна были соединены под углом 90°. Для этого используется металлический уголок.

Для того чтобы придать конструкции большую жесткость, в коробке по диагонали просверливают 2 отверстия. Это нужно сделать в тех местах, где происходит крепление по типу шип-паз. При помощи киянки в них вставляют штифты из дерева (так фиксируется прямой угол). Все штифты предварительно смазывают столярным клеем. Он должен высохнуть, поэтому коробку нужно оставить на некоторое время. На следующем этапе осуществляется изготовление оконной рамы.

Сборка оконной рамы

Размер окна определяет его конфигурацию. Решив впервые сделать оконную раму из дерева, следует учитывать, что проще всего изготовить стандартные изделия. Чтобы изделие было качественным и прослужило долго, необходимо купить клееный брус из сосны. Он менее подвержен кручению, что является неоспоримым преимуществом данного материала.

Важно правильно выбрать вид остекления. Оно может быть двойным или одинарным. Первое чаще всего применяется в районах с суровым климатом, такие окна устанавливают в домах. Для летней кухни и балкона достаточно сделать окна с одинарным остеклением. Опытные мастера изготавливают их за 1 день.

Работа начинается с разметки брусков, на них нужно выбрать пазы. Проще всего это сделать фрезой, ее устанавливают на электрическую дрель. Нижние пазы необходимы для того, чтобы установить раму в профиль коробки, а верхние понадобятся для монтажа стекла. Места соединения следует проклеить столярным клеем.

Собирать оконную раму следует в соответствии с чертежом, процесс похож на сборку коробки. Когда работа будет завершена, оконную раму необходимо положить на пол до полного высыхания клея.

Для того, чтобы правильно выполнить монтаж сделанных своими руками окон, потребуется заранее вырезать отверстия в стене. Важно убрать строительный мусор и грязь.

В стенах необходимо просверлить отверстия, впоследствии в них будут помещены дюбеля. Шаг между отверстиями не должен превышать 80 мм.

Наиболее качественное крепление достигается за счет использования саморезов. Когда короб будет установлен, все щели следует «задуть» монтажной пеной. Можно использовать другие теплоизолирующие материалы.

При установке окон важно соблюдать геометрию. Углы должны быть строго 90°, отклонение не более 1 мм из расчета на 1 м.

Резка стекла.

  1. Материал укладывают на ровную поверхность без бугорков. Это очень важный момент, ведь на неровной поверхности хрупкий материал может треснуть. Для работы подходит стол.
  2. Делается разметка. Затем на стекло необходимо положить линейку.
  3. Стеклорез следует прижать к материалу, а потом провести им по стеклу вдоль линейки. На материале должна остаться сплошная царапина.
  4. Стекло сдвигают на край стола, размещая так, чтобы линия отреза совпала с краем.
  5. Часть стекла, которая лежит на столе, следует придерживать одной рукой, а другой нужно слегка надавить на часть, висящую над полом. Нажим следует усиливать до тех пор, пока стекло не разломится по прочерченной стеклорезом линии.

Лучше всего заранее потренироваться на старом куске стекла, а потом уже вырезать новое.

Установка стекла.

  1. Лист помещается в раму. Потом вынимается, по его краям наносится силиконовый герметик. Стекло устанавливают на место.
  2. Фиксация штапика. Каждый элемент рамы необходимо замерить. Штапик нарезают а концы выпиливают под углом 45°.
  3. Силиконовый герметик наносят на стекло в тех местах, где будет установлен штапик, который затем прибивают мелкими гвоздями.

В результате использования силиконового герметика и штапиков стекло будет надежно зафиксировано в раме и не будет щелей. Устанавливая окна, важно следить за тем, чтобы все щели были задуты монтажной пеной. Если их не убрать, то образуются мостики холода.

Работая со стеклом и деревом, не следует забывать о защите. Руки закрывают перчатками, а глаза при резке стекла — специальными очками.

Устанавливая готовый стеклопакет в раму, не нужно забывать о монтаже подоконника. Он может быть выполнен из разных материалов. Когда окна будут надежно зафиксированы в проеме, их покрывают грунтовкой, а потом красят. Со стороны комнаты может быть использована любая краска, а вот для окрашивания стороны, выходящей на улицу, стоит использовать краску, устойчивую к перепадам температуры.

Заключение

Окно из дерева своими руками можно изготовить за несколько дней, если выбрать самую простую модель. Важно правильно снять размеры. Чтобы не было ошибок, стоит ориентироваться на старые рамы. Рамы делают из хорошо просушенной древесины. Обычно в строительстве используется сосна, но можно использовать дуб и клееный брус.

Изготовление и установка деревянного окна своими руками

В последние годы стремительно растет спрос на окна из ПВХ, именно их чаще всего используют для офисных помещений, торговых центров, также ПВХ-окна довольно часто устанавливаются и в жилых помещениях. Но это не означает, что деревянные окна перестали пользоваться популярностью, скорее наоборот, они перешли в элитную категорию. Кроме того деревянные окна – экологически безопасны.

С точки зрения технико-эксплуатационных характеристик деревянные окна ничем не уступают металлопластиковым. Еще одним достоинством можно назвать то, что их можно изготовить и самостоятельно.

Что нужно для изготовления деревянного окна

Работы по изготовлению деревянных окон можно отнести к категории средней сложности, для обеспечения требуемой точности желательно иметь спецоборудование, с помощью обычной линейки и ножовки довольно трудно будет соблюсти геометрию отдельных элементов. Можно пойти и вторым путем – купить готовое окно, например, для дачи и самому установить его.

Самым сложным при изготовлении деревянного окна является создание профиля, эта работа требует спецоборудования и определенных навыков.

Но при изготовлении деревянного окна для дачи конструкцию можно максимально упростить. В таком случае для выполнения работ по изготовлению и монтажу окна понадобится:

  • для короба лучше всего остановиться на клееном брусе. Можно использовать и цельный брус, но в таком случае повышается вероятность его коробления.

Короб будет подвергаться нагрузкам, поэтому использовать для его изготовления нужно дуб либо сосну. Мягкие породы дерева не подойдут.

  • размеры бруса для изготовления рамы определяются толщиной окна, а также тем, планируется ли в доме постоянное проживание. Основное требование при определении толщины состоит в том, чтобы окно не запотевало. Этого можно достичь только в том случае, если точка росы будет размещаться между стеклами;
  • электрорубанок;
  • фреза;
Читать еще:  Роллетные решётки на окна, двери и в магазин

  • измерительные инструменты (угольник, линейка, рулетка);
  • клей;
  • штапики;

  • герметик;
  • дюбели.

При изготовлении деревянных окон для дачи, если дом будет использоваться для нерегулярного проживания в теплое время года, можно остановиться на варианте с тонким стеклопакетом, штапиками и замазкой.

Изготовление деревянного окна своими руками

Для изготовления рамы понадобится брус размером как минимум 6х4 см, все зависит от толщины окна. Что же касается профиля, то он также зависит от конструкции окна, например, в двустекольномпрофиле нужно предусмотреть второй паз для установки второго стекла. Для устройства пазов можно использовать обычный фрезер или электрорубанок.

С выборкой пазов лучше поэкспериментировать на ненужном обрезке доски.

Создание деревянного окна выполняется в такой последовательности:

  • тщательная разметка пиломатериалов;
  • обработка торцов – их необходимо запилить под углом 45%;

Отклонение даже на пару градусов сведет к нулю всю выполненную работу. Для распиловки лучше всего использовать маятниковую пилу.

  • при сборке рамы ее элементы соединяются по схеме шип-паз, поэтому на торцах нужно выбрать пазы. Для большей прочности соединения элементы рамы можно просверлить в месте соединения и в полученное отверстие вставить деревянный шип, предварительно смазав отверстие клеем;

С той же целью можно использовать шпонку типа «двойной ласточкин хвост», но это сопряжено с определенными трудностями при выборке паза.

Для установки шпонки паз на торцах должен иметь такой вид.

  • после этого рама собирается, места стыков следует тщательно промазать клеем;

  • после высыхания клея его остатки срезаются, а места соединения тщательно шлифуются.

В случае, если окно будет со створкой, то к приведенным действиям нужно добавить монтаж фурнитуры.

Когда короб и оконная рама собраны, все деревянные поверхности нужно тщательно обработать антисептиком.после чего можно приступать к остеклению и установке деревянного окна. Установку стекол можно выполнять только после окончательного монтажа рамы.

Стеклопакеты можно приобрести непосредственно на заводе, но для дачного домика чаще всего используется обычное стекло, резка которого выполняется на месте. Размер стекла должен быть несколько меньше чем проем под него, после примерки стекла на паз наносится герметик, стекло прикладывается к нему, выпадение стекла из рамы предотвращает штапик. Сам штапик крепится к раме тонкими гвоздями.

Технология монтажа деревянного окна

При установке деревянных окон нужно соблюдать 2 правила:

  • ни в коем случае на оконный блок не должны передаваться нагрузки от вышележащей части стены;

  • при установке не должна нарушиться геометрия окна, углы должны быть равны строго 90°, а разница диагоналей не должна превышать 10 мм. Что касается ровности, то допускается отклонения 1 мм на 1 м длины оконного блока.

Для того, чтобы со временем окно не искривилось, а стекла не полопались из-за чрезмерной нагрузки, еще на этапе замеров нужно учитывать, что размеры оконного блока должны быть на 10-20 мм меньше, чем оконный проем.

Для обеспечения горизонтальности при установке деревянного окна чаще всего используются монтажные колодки. После тщательной регулировки положения окна оно фиксируется в нужном положении клиньями.

Для окончательного крепления окна часто используют монтажные пластины (покупные или самодельные). Они крепятся к оконному блоку на расстоянии 25 см от каждого угла. После крепления монтажных пластин к стене и к оконному блоку клинья убираются.

Свободное пространство по периметру окна заполняется монтажной пеной.

Если размер окна превышает 1,5 м, то необходимо одну из крепежных пластин прикрепить еще и посередине.

Оконный блок может быть закреплен и с помощью дюбелей. Для этого предварительно в стене высверливается ряд отверстий (расстояние между ними не должно превышать 80 см), затем окно окончательно фиксируется в проектном положении с помощью саморезов. Головки должны быть утоплены в поверхности древесины.

При желании головки саморезов можно замаскировать, приготовив смесь из клея и опилок.

На этом можно считать монтаж деревянного окна завершенным. Остается только установить стекла и выполнить окончательную отделку, которая включает в себя установку наличников и подоконника. К этим работам можно приступать после окончания твердения монтажной пены (то есть не ранее, чем через 12 часов).

Установка деревянного окна – довольно простой процесс. По времени даже у неопытного человека установка 1 окна вряд ли займет больше 1-2 часов. Еще примерно столько же понадобится для остекления и монтажа подоконника и наличников.

Изготовление деревянных окон своими руками

Деревянные окна можно изготовить своими руками, особенно, если они требуются для дачи, веранды, хозпостроек. Работу надо выполнять особенно тщательно, чтобы соблюсти герметичность и правильную геометрию конструкции. Общеизвестно, что окна из дерева обладают высоким теплосбережением, прочностью и экологической чистотой. Натуральный материал станет долговечным, если применить грамотную обработку поверхности специальными средствами.

Самостоятельно невозможно добиться такой точной сборки элементов, какую обеспечивают станки на производстве. Однако изготовление деревянных окон своими руками качественно возможно, если соблюдать технологию соединения деталей и основных элементов. Понадобятся следующие инструменты: дрель, молоток, стамеска, шуруповерт, стеклорез, станок фрезерный или электрорубанок. Сначала на бумаге вычерчивается в масштабе будущее окно и определяется количество расходных материалов.

Изготовление короба

Популярным сортом древесины является сосна. Это самый доступный, недорогой и практичный материал. Лучшей альтернативой является дуб, но впервые самостоятельно изготавливать окно лучше из менее дорогого сорта. Доска должна быть правильно просушена, не иметь, сучков, трещин, деформаций. Следует учесть, что короб будет закрепляться в оконном проеме и нести основную нагрузку.

Если материалом всех элементов выбрать клееный брус, то конструкция будет более прочной, так как он отличается хорошей прочностью, противостоит деформациям.

Размер доски достаточно взять 150х50 мм. В заготовках короба следует сделать паз в форме буквы Г глубиной 15 мм. Четыре детали блока соединяются между собой столярным клеем, затем просверливают отверстия, вставляют в них деревянный стержень длиной 3 см. Он обеспечивает жесткое и неподвижное соединение досок под углом 90º.

Короб монтируется в подготовленный проем неподвижно, то есть в стене сверлят отверстие, вбивают дюбели и закрепляют его при помощи саморезов. Щели между стеной и блоком герметизируют монтажной пеной. Особенности такого крепления: доска монтируется без учета ее подвижности от перепада температур.

Изготовление оконной рамы

Для создания рамы понадобится брус 6х4 см или больше в зависимости от конструкции окна. Форма ее профиля определяется количеством стекол, их толщиной, размером штапиков. Одностекольный профиль имеет 2 прямоугольных паза (для стекла и установки в короб). К двухстекольному профилю добавляется еще один паз для второго стекла. Для изготовления формы профиля пользуются электрорубанком или фрезером. Достаточно выбрать стекло толщиной 4 мм, штапик — 10 мм.

Из подготовленных досок собирают раму. Для этого строго по размерам надо распилить их по краям наискось, то есть под углом 45º. Подготовленный профиль обеспечит соединение шип-паз, дополнительную неподвижность ему придают при помощи саморезов. При этом следует закручивать их так, чтобы шляпки утонули в древесине.

Подготовка и вставка стекол

Правильное определение размеров стекла обеспечивает его точное прилегание и отсутствие мостиков холода. Желательно снимать мерки с точностью до 1 мм. Резку осуществляют алмазным саморезом, края полируют наждачной бумагой с мелким зерном. Техника безопасности во время резки стекла:

  • рабочие рукавицы для защиты ладоней от порезов;
  • очки для защиты глаз от стеклянной крошки, пыли.

Движения стеклорезом проводят вдоль линейки, длина которой должна превышать длину стекла. Затем его сдвигают на край стола, надавливают рукой. С характерным звуком стекло должно отломиться по размеченной линии. Подготовленные таким способом стекла вкладывают в оконную раму для примерки, вытаскивают. Далее на пазы рамы наносят герметик и окончательно прикладывают стекло. Сверху оно закрепляется штапиком, который одновременно затрагивает и стекло, и раму. Он фиксируется тонкими гвоздями. Штапики можно сделать более широкие, тогда их крепят при помощи тонких саморезов.

Если окно состоит из 2-х частей, посередине к раме монтируется вертикальный брус с такими же пазами. Одна из половин окна изготавливается отдельно и имеет более тонкую раму. Она прикрепляется к основной раме с помощью навесных петель, образуя открывающуюся створку. К ней саморезами прикручивают закрывающую ручку, а в вертикальном брусе делают при помощи стамески паз для закрывания окна.

Окончательный монтаж

Готовое окно, созданное своими руками, вставляется в оконный блок и фиксируется в пазах. Прикрепляется саморезами, которые должны войти в стену сквозь короб. Для этого, как правило, используют монтажный пистолет, которым металлические дюбели пристреливают в стену. Все щели герметизируют монтажной пеной, после ее высыхания проводят штукатурку стен. Работы заканчивают монтажом отлива и подоконника.

Изготовление деревянных оконных рам для дачи

  • Какие встречаются рамы из дерева?
  • Как выбрать инструменты и материал?
  • Какие инструменты нужны для сборки конструкции?
  • Способ изготовления рамы из бруса
  • Как изготовить и установить раму?
  • Использование фанеры в качестве основного материала

В магазинах можно найти большое количество окон любых форм и размеров. Чаще всего их рамы изготавливаются из полимерного материала (ПВХ), в продаже можно встретить и изделия из дерева или алюминия. Если вы хотите получить недорогое окно для дачи, которое можно сделать самостоятельно, то оптимальным вариантом станут деревянные оконные рамы.

Какие встречаются рамы из дерева?

Выделяют несколько модификаций конструкций из данного материала:

  • Распашная рама является наиболее распространенной. В этом случае может открываться одна или две створки.
  • Герметичная: открывающихся створок нет, окно глухое.

Если вы не собираетесь открывать окно в принципе, и вам нужно только иногда проветривать помещение, раму можно сделать с форточкой. Это поможет эффективно подавать свежий воздух в комнату.

И какие деревянные стеклопакеты самые бюджетные?» Как сделать наличники для деревянных окон читайте по ссылке https://oknanagoda.com/okna/derevo/nalichniki-na-okna-v-derevyannom-dome-ka.html.

Виды деревянных окон по типу открывания

Как выбрать инструменты и материал?

Прежде чем начать делать деревянные рамы, их необходимо начертить. Для работы можно выбирать древесину любой породы. От твердости древесины будет зависеть то, насколько сложно ее обрабатывать. Например, наиболее крепким материалом является дуб, однако из-за его твердости с ним довольно сложно работать. Дубовые доски или готовые элементы для окон стоят на порядок дороже, чем аналогичные из сосны.

Читать еще:  Прозрачные защитныерешетки «PolyProtect»

Сосна является распространенным видом древесины, она наиболее дешевая, мягкая, что позволяет с легкостью ее обрабатывать, однако, это менее долговечное дерево. Для рамных элементов хорошо подойдет лиственница, ясень.

Изготовление деревянных рам не требует использования цельной древесины, можно обойтись клееным брусом. Особенностью данного материала является то, что он не даст усадки после того, как вы смонтируете раму в стену. Именно поэтому брус считают достаточно долговечным и надежным.

Если у вас есть достаточно толстая фанера, можно использовать и ее. Листы не сильно отличаются по качеству от цельного куска доски, способны прослужить достаточно долго, не дадут усадки.

Какие инструменты нужны для сборки конструкции?

Чтобы самостоятельно собрать деревянные рамы для окон, вам потребуется следующий инструментарий:

  • Рубанок.
  • Ручная либо циркулярная пила. Второй вариант должен иметь различные насадки, которые помогут упростить работу.
  • Машина для шлифования, а также набор листов наждачной бумаги с разной зернистостью.
  • Стамеска.

Способ изготовления рамы из бруса

Начинать работу нужно с подготовки бруса к длительной эксплуатации. Для этого его потребуется очистить от всех загрязнений и обработать антисептиком. Защищенная древесина не будет бояться грибков и сырости, сможет простоять намного дольше.

После того как брус просох, можно начинать производство деревянных рам. Делают это обычно, начиная с короба. Вам потребуется доска, размер которой равен 150х50 см. В ней нужно будет сделать прорезь буквой Г. Это нужно для того, чтобы сделать окно герметичным. После этого доску разрезают на 4 части, равные по длине. Потребуется выпилить на одной части досок паз, на другой – шип. Для того чтобы крепление получилось надежным, шип должен входить в паз туго, с трудом.

Пропил удобнее всего делать при помощи циркулярной пилы. Стамеска поможет удалить излишки материала, выровнять пропил, если он получился не совсем ровным.

Удобнее собирать конструкцию, если паз разместить на вертикальной части рамы, а шип поставить на горизонтальную плоскость.

Изготовление деревянных оконных рам требует точности, поэтому после того, как вы выпилите необходимые элементы, короб нужно попробовать собрать. Если все детали сошлись, короб нужно опять разобрать, нанести на шип и паз столярный клей, после чего делают чистовую сборку конструкции.

Части рамы должны находиться под углом 90 градусов. Для точности исполнения можно воспользоваться угольником.

Для того чтобы короб не развалился и стал достаточно жестким, по углам его укрепляют металлическими уголками. Устанавливать конструкцию в стену не спешите. Для начала клей должен полностью просохнуть.

Как изготовить и установить раму?

Изготовление деревянных рам для дачи не заканчивается на сборке короба. После того как он будет готов, нужно позаботиться о подоконнике. Для его изготовления потребуется брус 50х50 мм: из него выпиливается нужный профиль, форма которого зависит от того, какой конструкции будет ваше окно, и какой ширины вы будете устанавливать штапик.

Сама рама должна быть немного меньше короба, чтобы ее можно было в него поставить. Зазор должен составлять около 2 мм. Рубанок потребуется вам для того, чтобы создать профиль. Готовый элемент нужно тщательно отшлифовать.

Производство деревянных рам для окон происходит по тому же принципу, что и сборка короба. Выпилите в конструкции замок, намажьте его клеем и соедините элементы. Снаружи можно установить металлические уголки, благодаря им конструкция станет более прочной.

Перед тем как установить конструкцию, ее рекомендуется покрасить или обработать морилкой. После того как краска просохнет, можно устанавливать петли и створки, если конструкция будет открывающейся.

Использование фанеры в качестве основного материала

Для работы с этим материалом желательно иметь электролобзик. Фанеру нужно брать влагостойкую с минимальным количеством повреждений и дефектов косметического характера. Наиболее подходящей станет фанера толщиной 9—15 мм. Для изготовления рамы потребуется выпилить 4 полоски, ширина которых будет разной. Каждый слой обрабатывают клеем, соединяют, придавливают и дают высохнуть.

Вариант изготовления деревянного окна из реек

При работе с фанерой элементы шип-паз учитывают заранее, выпиливать их не всегда возможно и удобно.

Второй слой должен быть тоньше первого, это позволит установить стекла. Для прочности готовую конструкцию закрепляют саморезами. Фанера является аналогом клееного бруса, только в данном случае вы изготавливаете его сами.

Оконные рамы деревянные для дачи являются отличным недорогим решением, при наличии инструмента, желания и подручного материала их можно сделать самостоятельно, что позволит вам значительно сэкономить на покупке окна.

Изготовление деревянных окон своими руками

Просмотров: 9612
Комментарии: Комментарии к записи Изготовление деревянных окон своими руками отключены

Деревянные окна имеют проверенную временем историю и репутацию. Не секрет, что они намного предпочтительнее металлопластиковых окон. Не всегда можно найти подходящее по размерам и дизайну готовое окно. Изготовить окно деревянное своими руками не сложно, если у вас есть навыки в обработке древесины, и вы умеете обращаться с деревообрабатывающим инструментом.

Важный момент – подобрать правильную древесину. Окна из дуба делаются на века, но дуб дорогой и тяжелый в обработке материал. Кроме того, нет гарантии, что он сушился по технологии. Выберите для изготовления деревянных окон сращенную доску из любых пород дерева. Это гарантирует вам то, что готовое окно не покрутит от влаги и не покоробит. Желательно, чтобы структура доски была однородная, отсутствовали сучки и темные пятна.

Подготовительные работы и изготовление оконной коробки

В оконном проеме, должны быть закладные. Закладные, это деревянные бруски, закрепленные по периметру окна. К ним крепится длинными шурупами коробка и путем подкручивания и ослабления винтов, регулируется по прямым углам, горизонтали и вертикали. Количество закладных зависит от размеров окна, но в любом случае их должно быть не менее трех на каждую сторону. Перед установкой оконного блока, подоконник должен быть закреплен на своем месте.

  1. Для изготовления оконной коробки подойдет сухая доска, примерно 50х150 мм. В доске, протачиваются «Г» — образные пазы с двух сторон, для правильного примыкания рамы. В местах крепления оконных петель делается выборка при помощи долота или стамески по размеру ушка петли.
  2. Соединение досок оконной коробки делается на шип. В горизонтальных профильных досках выпиливается прямоугольный шип, а в вертикальных — по размеру шипа проушина. Для жесткой фиксации углов коробки в торцевых плоскостях высверливаются отверстия по цилиндрическую деревянную шпильку, которая садится на столярный клей. Абсолютной жесткости конструкции добиваться не стоит. Небольшой люфт, устраняется во время установки деревянного окна в подготовленный проем.

Изготовление рамы и оконных переплетов из дерева

Для деревянной оконной рамы вполне подойдет хорошо просушенный сплоченный брус 50х50 мм. Геометрия профиля оконной рамы имеет сложную конфигурацию, и если вы не знаете, что такое слезник или отлив, то необходимые детали можно заказать и проточить в ближайшей столярной мастерской.

  1. Простой глухой переплет для рамы на три оконных стекла – самый простой. Для этого понадобится шесть брусков одинакового сечения. На брусках делается разметка под шипы и проушины. Выборку можно сделать при помощи электролобзика, а профиль электрорубанком.
  2. В середине боковых реек делаются глухие рамы или сквозные проушины. Можно сделать отверстия дрелью или коловоротом. С внутренней стороны, угловые соединения рамы и переплета укрепляются плоским металлическим уголком, а сами соединения садятся на клей и фиксируются круглой деревянной шпилькой.
  3. Собранные в раму детали, зачищаются фальцовкой или зензубелем. Шипы и проушины должны плотно примыкать друг к другу. Образовавшиеся в процессе работы щели или трещины заделываются шпаклевкой по дереву.
  4. На вертикальных брусках рамы и коробки делаются выборки для петельных заушин. Для этого прикладывают раму к коробке и делают риски на местах крепления петель. Выборка делается стамеской.
  5. На нижних и средних горизонтальных рейках наружного переплета обустраиваются отливы. Форма их бывает разной, в виде угольника, прямоугольная или трапеция, но под ним обязательно должен быть желобок – слезник. Это продольная выборка, на расстоянии 1 – 1.5 см от крайней кромки, 5х5 мм, полукруглой или прямоугольной формы.
  6. Для крепления отливов в брусках делается паз, а на раме гребень. Перед установкой отливы запиливают со стороны притвора на 60°, а у створок под 45°. Садят отливы на столярный клей и дополнительно фиксируют гвоздями.

Обустройство оконного переплета с форточкой

Полезные функции форточки переоценить сложно. Если вас не пугает процесс изготовления деревянного окна своими руками, то приложив немного усилий можно соорудить в нем и форточку.

  1. В классическом «Т»- образном переплете, добавляется вертикальная профильная рейка. Для форточки открывающейся внутрь помещения, к ранее выбранным фальцам, гвоздями или саморезами крепятся накладные бруски.
  2. Для форточки предназначенной для открываемой наружу выбираются более глубокие фальцы крепления накладных брусков. Притвор делается либо гладким, либо с наплавом. Наплав, строгается и нашивается после изготовления форточки. Его можно устроить со стороны притвора, это воспрепятствует проникновению сквозняков.
  3. Чаще всего форточки делают на одинарном шипе, но можно и на двойном. Углы, укрепляются плоскими металлическими уголками. Форточку можно обустроить в любом переплете, независимо от профильной конфигурации бруса. Их можно встроить в уже готовое и установленное окно. О том, как самостоятельно сделать деревянное окно, видео в конце статьи покажет наглядно.

Установка оконного блока в подготовленный проем

Установка деревянных окон своими руками – пожалуй, самый легкий процесс. Оконный блок с коробкой делается на 3 – 5 см меньше оконного проема. Это делается для того, чтобы была возможность правильно выставить и отрегулировать готовое окно.

  1. Готовый оконный блок пропитайте горячей натуральной олифой, два-три раза и покройте антисептиком. По внешнему периметру коробки закрепите полосу рубемаста или рубероида. Можно промазать водостойким герметиком.
  2. Для остекления промажьте рамные полки прозрачным водостойким силиконом. Мелкие гвоздики обкусите пассатижами с обеих сторон, в этом случае такая шпилька не расколет штапик. Наживите шпильки на штапик, также промазанный тонким слоем прозрачного силикона и аккуратно прибейте легкими постукиваниями маленького молотка.
  3. Застекленный оконный блок выставляется в проеме окна. Длинными шурупами блок фиксируется в деревянные закладные и регулируется. При помощи ватерпаса и плотницкого уголка, выставляется коробка, по всем плоскостям. Поочередно подкручивая и отпуская шурупы, добивается идеальное состояние коробки и примыкание рамы.
Читать еще:  Приспособление для мытья окон с наружной стороны

Пространство в проеме между коробкой и стеной заполняется монтажной пеной. Через пару часов излишки пены можно удалить, участки заштукатурить и задекорировать наличниками. Затем окно можно красить или вскрывать лаком.

Как сделать раму для окна своими руками?

Из чего и как самостоятельно изготовить раму для окна?

Не обязательно быть столяром, что бы сделать самому раму. Для этого нужно несколько инструментов и немного времени, так же дерева.

Таким образом можно остеклить не большой домик.

Для начала нужно приобрести только сухую древесину. Отлично подойдут брусья, можно взять клееный вариант брусьев. Можно взять доски с сечением 5*15 см. Брус подойдет 5*5 см.

Так же некоторые материалы: металлический угольник, клей столярный, стекло для остекления.

Не мешало бы сделать чертеж, так же под рукой иметь пилу, стамеску, молоток.

Вот чертеж окна

Нужно в доске 5*15 см сделать паз, доска должна стать похожа на Г букву в профиль.

Дальше нужно подготовить доски по точным размерам окна. Затем собираем раму паз в паз. Лучше всего укрепить углы рамы — промазать клеем, вставить шипы. Нужно следить за углом рамы в 90 градусов.

В углы можно поставить металлические угольники, их можно приобрести в специальном магазине.

Дальше следует сделать такую же раму, только меньшим сечением. Это подвижная часть которая открывается со стеклом.

Получается до этого делается коробка, после рама.

При этом зазор должен быть между подвижной частью и рамой всего 0,1-0,2 см.

После того как все элементы сделаны собирают окно с помощью петель.

Деревянная рама очень капризна. У нас в доме в деревне мы установили хорошие деревянные рамы. Каждый год их снимали и обрабатывали. Но время не щадит никого. Эти рамы начали гнить, но прослужили 10 лет точно.

Сейчас хотим заменить на пластиковые.

Если вы хотите минимум ухаживания за рамой и максимум долговечности, тогда лучше сделать свой выбор в пользу пластиковых или алюминиевых рам.

Оконная рама, это изделие с довольно сложным профилем.

Для изготовления рамы понадобится дорогостоящий инструмент (фрезер, электро-лобзик и.т.д), не целесообразно покупать всё это для изготовления одной рамы, в десятки раз дешевле просто купить раму.

Ну а в целом изготовление рамы начинается с изготовления коробки, замеров размера проёмов, подбора материалов, чертежей.

Так как речь о раме, то изготвление коробки опускаю, коробка готова, приступаем к раме.

Лучше работать с клееным брусом, это сухой материал, плюс прочность.

Ориентируясь на коробку определяемся с точными размерами рамы.

Опираясь на чертежи подготавливаем профиль рамы (работаем фрезером).

Профиля готовы, далее согласно снятым размерам режем их по нужной длине.

В углах соединение по типу шип-паз (то есть в одном профиле выбирается шип, в другом паз), плюс шканты, плюс клей (лучше столярный).

Что бы конструкция рамы была более прочная, советую использовать вот такие металлические уголки, крепятся в углах рамы, саморезами по дереву.

В общем-то всё, далее на рамы устанавливаем петли (на раму и коробку), ручки, стёкла и.т.д.

Мой дедушка, опытный столяр оставил мне некоторые знания и инструмент. Когда я был подростком показывал как сделать с нуля, например, табурет. С «нуля» это начиная от круглого соснового бревна и без использования электроинструмента. Пользуясь этим опытом покажу как сделать оконную раму как говорят «на коленке» и подручным инструментом.

Приготавливаем сосновые бруски, в данном случае получились сечением 40 х 40 мм. а четверть для монтажа стекла 10 х 10 мм;

Запиливаем по намеченным линиям, так чтобы карандаш оставался на дереве, а не спиливался (иначе из-за толщины полотна пилы узел будет не плотным).

Стамеской вырубаем внутреннюю часть проушины. Выпадающие кусочки материала пойдут на изготовление шкантов.

Если шип не входит в проушину — немного шлифуем рашпилем. Для удобства каждый угол лучше пометить карандашом.

Собираем все изделие и проверив диагональ сверлим отверстия под шканты.

В конце каждый угол намазывается клеем в разобранном положении и собирается на шкантах.

Это небольшая рама для бани, но примерно по такому же принципу собираются и большие изделия. Только на средних элементах четверть для стекла выбирается с двух сторон.

Вот минимум инструмента необходимого для изготовления деревянных изделий своими руками.

Успехов в строительстве!

Для изготовления рамы понадобится брус 50х50 мм, доски 50х150 мм, стекло, клей столярный, угольники оконные из металла. Из инструментов электрорубанок, пила, молоток, стамески.

Брать только хорошо просушенные брус и доску строганую. Сначала сделать коробку по размеру оконного проема из доски. Доска по размерам распиливается на четыре части и соединяются между собой при помощи прямого паза и прямого шипа и небольшого количества клея или в «ласточкин хвост». Пазы делаются на вертикальных деталях рамы, а на горизонтальных выпиливают шипы. Места соединения должны быть под углом 90 градусов. Чтобы укрепить коробку, нужно к торцам по углам набить металлические уголки.

Сама рама делается из бруса 50х50 мм в той же последовательности, что и коробка. Предусмотреть зазор между коробкой и рамой в

2 мм, чтобы в дальнейшем рама без проблем открывалась и закрывалась. Брус электрорубанком хорошо прострогать, подготовленный профиль распилить на заготовки, выпилить шиповое соединение. Соединить детали, не допускать малейших погрешностей, соединять только под прямым углом.

Монтаж оконных рам с нуля своими руками самому из дерева или фанеры: Пошагово + Видео

Многие люди для установки новых оконных рам привыкли делать как и все – вызвать мастеров, которые демонтируют старые окна и вставлять новые, чаще всего из пластика или алюминия. Правда их весомым недостатком является достаточно высокая цена и необходимость использования специального оборудования.

Именно поэтому многие задаются вопросом: «Как сделать оконную раму своими руками? И что для этого нужно?».

Материалы и инструменты для изготовления оконной рамы

Ведь для того, чтобы сделать окна в своем любимом дачном домике или в теплице необязательно устанавливать пластиковые рамы – подойдут и собственноручно изготовленные деревянные конструкции.

Для изготовления оконной рамы из дерева потребуется приобрести сухую древесину в виде брусков. Но многие для изготовления рам используют фанеру.

Итак, при выборе необходимого материала выберите доски с сечением 5 на 15 см или же брус 5 на 5 см .

Понадобятся также:

  • столярный клей;
  • оконные угольники (металлические);
  • стекло.

Также понадобится чертеж и некоторые столярные инструменты:

  • пила;
  • молоток;
  • стамески.

После приобретения и подготовки можем приступить к работе.

Как сделать оконную деревянную раму из брусков своими руками

Во избежание потери формы дерево и покрывают специальным защитным раствором.

А сейчас мы опишем последовательность всех шагов в данном технологическом процессе:

  1. Для начала нужно изготовить оконную коробку. Для этой цели в выбранной нами доске 5Х15 прорезают паз таким образом, чтоб в профиль доска была похожа на букву «Г». Такой своеобразный гребешок нужен для герметичности нашего будущего окошка.
  2. Далее нам нужно высчитать точные размеры нашей деревянной оконной рамы и начать распиливать доски, причем каждая из досок должна быть разделена на 4 части нужного размера, после чего их соединят друг с другом. Самым надежным вариантом для такого вида сборки будет использование шипов и пазов. Для того, чтобы быстро их изготовить, нужны будут стамеска, ручная пила и молоток. Пазы делаются на вертикальной части рамы, а на горизонтальной – шипы. После изготовления эти части нужно смазать столярным клеем и соединить части коробки, при этом не забывая о соблюдении угла в 90°.
  3. Далее нужно укрепить в углах деревянные рамы специально приобретенными оконными угольниками. Приобрести их можно в строй магазине или на рынке. Необходимы они для придания жесткости нашей деревянной оконной коробке.
  4. В это время наш клей просох, и теперь можно приступать к изготовлению рамы для подвижной части. Здесь уже у бруса сечение должно быть меньше, нежели у оконной коробки, поэтому сечение уменьшаем с расчетом, чтобы зазор был примерно 0.1

0.2 см.

  • Далее соединяем детали оконной деревянной рамы в той последовательности ,как и описано выше.
  • После сборки внутренней части нашей оконной деревянной рамы ее прикрепляют к нашей коробе с помощью петель. Нужно заранее вставить стекло, хотя это можно сделать и после того, как оконная рама будет полностью собрана.
  • Изготовление оконной рамы из фанеры

    Иногда получается не все так хорошо, как хотелось бы и получается элементарная порча материала.

    Поэтому для устранения таких последствий раму своими руками можно сделать и из полосок фанеры.

    Для изготовления достаточно будет иметь 4 полоски, который нужно будет соединить в прямоугольник. При этом важно не забывать выставлять угол в 90°. Для получения необходимого профиля раму собирают из нескольких подобных прямоугольников с разной шириной.

    Также не забывайте и о точных измерениях, иначе вес может получиться кособоким. Таким неординарным способом можно изготовить даже окна с фигурным профилем.

    Если будет всего одно стекло, то вам хватит 8 фанерных полосок, которые вы соедините в 2 прямоугольника. А для того, чтобы закрепить стеклянные листы, ваш второй слой должен быть чуть меньше, нежели первый.

    Когда все детали будут готовы, скрепляем из саморезами.

    Инструменты и материалы, которые вам пригодятся:

    • Бруски и доски из дерева;
    • Фанеры или готовые полоски из нее;
    • Стеклопакет;
    • Металлические угольники и ручки;
    • Клей (лучше столярный);
    • Саморезы;
    • Пила;
    • Петли для окон;
    • Стамески;
    • Молоток;
    • Измерительная рулетка;
    • Угольник.

    Долой лень и вперед к новым достижениям!

    голоса
    Рейтинг статьи
    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
