Армирование перемычек над окнами

Профессиональные статьи

Из чего лучше сделать оконные и дверные перемычки в доме из газоблока

В доме из газобетона оконные и дверные проемы требуют дополнительного укрепления. Это могут быть перемычки из газобетона, U-образных блоков, монолитного бетона, а также на углах или арматурных прутьев. Они отличаются между собой стоимостью, эффективностью, быстротой монтажа. Точные параметры площади опирания перемычек, их длина и ширина рассчитываются в зависимости от ширины оконного проема и высоты стены над ним.

В домах из газоблоков предполагается минимальная ширина простенка в 60 см. При уменьшении ширины нужно выполнить вертикальное усиление простенка: армирование методом заливки стальных прутьев внутри U-блоков или закладкой прутьев в вертикальный паз рядом с отверстием с последующей фиксацией арматуры в фундаменте и плитах межэтажного перекрытия.

Укладка готовых перемычек из газобетона

Для укрепления отверстий строители часто используют заводские решения, так как сделать перемычку над окном из газобетона из готовых армированных изделий проще. Готовые перемычки применяются для перекрытия проемов шириной до 2,5 м.

Изготавливаются перемычки из стальной арматурного каркаса и газобетона марок D500-D700 с увеличенной прочностью на сжатие. Могут изготавливаться на заказ — под конкретные параметры, установленные для строительства.

Особенности

Преимущества готовых перемычек из газобетона:

  • высокая скорость укладки;
  • отсутствие «мостиков холода»;
  • сравнительно небольшой вес.

Гладкая поверхность и точная форма изделий не портит равенство кладки стены, поэтому для внешней отделки можно использовать фасадную краску или тонкослойной штукатурку. Большим плюсом является и однородность поверхности стены, когда дело дойдет до штукатурных работ.

Рекомендации по укладки перемычек

Перемычки над окнами в доме из газобетона устанавливаются на целые блоки, опора на стены должна составлять не менее 25-30 см с каждой стороны. Продольные пустоты заполняются клеевым или цементным раствором. Удобно, когда толщина балки совпадает с толщиной кладки, а высота — с высотой блока. При строительстве дома с толстыми стенами допускается заключение нескольких изделий. Например, для стены толщиной 500 мм можно приобрести 2 балки толщиной 300 и 200 мм и установить их над одним отверстием.

Правильное положение перемычек из газобетона при заключении указывается маркировкой. Недопустимо крепить балки вертикально или нижней частью вверх. Также запрещается отпиливать часть изделия, сверлить в нем отверстия, штробить или влиять другим механическим способом, так как это уменьшает его несущую способность.

Изделия для несущих стен изготавливаются толщиной равной или более 200 мм. Одна большая перемычка может весить около 100-200 кг., Поэтому для их укладки может понадобиться подъемник. Если нужно усилить отверстие в несущих стенах, можно использовать газобетонные балки толщиной от 100 до 150 мм. Их вес редко превышает 50 кг., Поэтому при заключении можно обойтись без применения спецтехники. Единственный недостаток готовых изделий — высокая стоимость. Поэтому при поиске экономичных вариантов того, как сделать перемычки над окном из газобетона, отдается предпочтение менее дорогим способам.

Перемычки из U-блоков

Один из самых распространенных вариантов — изготовление балок в несъемной опалубке, в качестве которой выступают газобетонные U- блоки марки D500 и выше.

Такой способ позволяет получить ровную внешнюю поверхность с одинаковым рисунком кладки и подходит для отверстий до 3 м.

Технология монтажа

Монтаж перемычек с использованием U- блоков выполняется в несколько этапов:

  1. По уровню верхней линии кладки устанавливается прочная доска и фиксируется подпорками так, чтобы перемычка с газобетона не прогнулась под собственным весом и залитого бетона. Подпорки можно сделать из разных материалов — деревянных брусков, металлических труб, колонок кирпича и др.
  2. На доску заключаются лотковые блоки толстой стенкой наружу так, чтобы края конструкции заходили на кладку не менее чем на 25 см с каждой стороны. Вертикальные швы и горизонтальный сегмент опорной части проклеиваются.
  3. Для утепления конструкции рекомендуется вложить внутрь блоков от внешней стенки письмо экструдированного пенополистирола или минеральной ваты высокой плотности.
  4. Еще для изготовления перемычек над окнами в доме из газобетона вяжется каркас из арматуры. Для него используются строительная арматура диаметром 12-16 мм, покрыта антикоррозионным составом, вязальная и кольцевой провод.
  5. Замешивается бетон M200 и заливается внутрь конструкции, уплотняется и выравнивается по верхней границе блоков. Важно, чтобы смесь со всех сторон покрывала арматуру.

В ряде случаев для лучшего распределения нагрузки применяется горизонтальное армирование кладки в предыдущем ряду от того, где устанавливается перемычка. Убрать доску и временные подпорки для продолжения кладки стены можно после того, как бетон наберет минимальную прочность. Сроки зависят от погодных условий и температуры окружающей среды.

Перемычки иэ монолитного бетона

Способ заливки монолитной бетонной балки является одним из самых дешевых вариантов обустройства перемычек над окнами в стенах из газобетона. Этот метод наиболее хлопотный, но позволяет создать прочную конструкцию хорошо выдерживает любые нагрузки. Серьезным недостатком данного метода является тот факт, что теряется однородность поверхности стены, а это крайне нежелательно при тонкослойном нанесении штукатурки.

Технология выполнения работ

Создание монолитной балки во многом напоминает устройства перемычек с лотковых блоков, но имеет свои существенные отличия. Работы выполняются в такой последовательности:

  • Монтируется съемная опалубка из досок и брусьев. Также возможно использование листовых материалов (фанеры и так далее.). Конструкция укрепляется поперечными и вертикальными брусками с шагом не более 50 см и подпорками. Опалубка сооружается после заключения блочного ряда. Для нее оставляют по 20-30 см пространства по обе стороны от будущего отверстия.
  • С внешней части стенки опалубки закрепляется утеплитель. Для таких целей чаще всего используют листы пенополистирола или экструдированного пенополистирола.
  • После этого вяжется арматурный каркас из стальных прутьев. Для формирования каркаса лучше использовать кольцевой и вязальная проволока, но для небольших домиков с легкой кровлей можно использовать стальную армирующую сетку. Она режется на квадраты, в которых вязальной проволокой крепятся прутья.
  • Далее оборудована опалубка заливается раствором M200 — M300 на высоту строки блоков, утрамбовывается и выравнивается.
  • Снимать боковую опалубку возможно после вступления раствором минимальной марки прочности, а нижнюю горизонтальную доску лучше оставить до полного его высыхания. В жаркую погоду следует регулярно смачивать бетон, пока он не наберет должную прочность.

Внешняя часть перемычки в доме из газобетона потребует отдельного предварительного оштукатуривания при отделки фасада декоративной штукатуркой непосредственно по блоку без возможного утепления стен. По утеплителю наносится слой армирующая смесь, в который топится щелочестойкая армирующая сетка и разравнивается.

Перамычки из углов

Конструкция с использованием металлических уголков относится к бюджетным вариантам, особенно по сравнению с перемычками из газобетона. Но уголки допускается применять только при определенных условиях — ширина отверстий должно быть до 1,2 метров при высоте стены поверх них не менее 2/3 этой ширины.

Советы экспертов по применению уголков

Сначала в блоках из газобетона вырезаются пазы с отступом от края блока на 1/3 его ширины. Обычно отступление составляет 10-13 см. Конструкция также должна опираться на стены. Главное правило — расположить уголков снаружи и изнутри. В этом случае металлические опоры обеспечивают необходимую для газобетона площадь опоры.

Для проемов шириной до 1,2 метра достаточно угла с шириной полки 50 мм. Стальные опоры нужно обработать антикоррозийным составом и оштукатурить. Чтобы штукатурка лучше держалась, уголки перед монтажом можно обратить щелочестойкой или штукатурной сеткой.

Перемычки в небольших отверстиях

Прорези шириной менее 1,2 метра не требуют большого усиления. Так как делать перемычку над окном из газобетона с железобетонной балки дорого и нецелесообразно, рекомендуется воспользоваться методом армирования стальными прутьями.

Но этот способ, как и предыдущий, применяется только для случаев, когда высота кладки стен этаж отверстия больше, чем 2/3 его ширины. Более того, мы не рекомендуем применять данный метод для несущих стен. Для распределения нагрузки достаточно горизонтального армирования кладки по сторонам от отверстия и в зоне подоконника.

Технология робот

Технология кладки блоков газобетона этаж отверстий без применения усилительных элементов предусматривает следующую последовательность действий:

  • Излагается ряд блоков к отверстию. Обязательно остается пространство в 20-30 см для закладки арматуры. В отличие от заключения перемычки из газобетона с помощью U-блоков, не нужен монтаж съемной опалубки.
  • Укладывается арматура. В среднем на дверной или оконный проем понадобится 4 прута диаметром 10 мм. Для этого подойдут стержни периодического профиля с выраженным рифлением класса A-III.
  • В блоках делаются штробы на определенном расстоянии. Для этого удобно использовать штроборез или фрез. Важно, чтобы канавки не находились слишком близко к краю.
  • Углубление заполняются раствором или клеем. Затем блоки из газобетона устанавливаются на закрепленные стальные стержни. Вертикальные стыки закрываются раствором или клеем.
  • При необходимости нижняя часть перемычки шлифуется и оштукатуривается.

Лучше арматурные стержни выдерживают нагрузки, если через несколько рядов над ними сделать монолитный пояс, равномерно распределяет вес крыши на всю поверхность стен. Небольшая площадь армирования не создает «мостиков холода», поэтому утепление данного элемента не требуется.

Перемычки из железобетона

Помимо основных материалов, на строительном участке есть второстепенные инструменты, которые укрепляют конструкцию. К таковым относятся железобетонные перемычки. Они используются для распределения нагрузки над оконными и дверными проемами при строительстве кирпичных, шлакоблочных и прочих построек. Несущая способность перекрытий определяется их геометрией и внутренней структурой. Эти величины устанавливаются действующими госстандартами.

Определение

Ж/б перемычки представляют собой конструктивный сборный или монолитный элемент из стали и бетона, который используется для обустройства проемов здания. Бетон в перемычках наделяет конструкцию необходимой жесткостью, обеспечивает сопротивлением к сжатию. Сталь используется для увеличения прочности на растяжение. Основные свойства железобетонных перемычек определяют толщину бетонного слоя, который защищает стальную арматуру.

Читать еще:  Регулировка пластиковых дверей и окон

Назначение

В строительстве армированный перехват применяется для сооружения оконных и дверных проемов. Иногда армированные бетонные перекрытия используются для сооружения ограждений, обозначения зон ответственности, возведения стоек. Такое изделие предназначено для выдерживания статической нагрузки от всех перекрытий, блоков и кладок здания. Чтобы выполнять свое назначение, опоры из железобетона монтируются горизонтально. Для изготовления перемычек применяются:

  • сталь высоких марок с предельной величиной сечения от 0,4 до 0,6 мм;
  • плотные тяжелые бетоны.

Такие характеристики позволяют элементу из железобетона выдержать предельные нагрузки, длительный срок эксплуатации здания.

Виды и маркировка

Существует классификация и маркировка железобетонных перекрытий согласно ГОСТу:

  1. Брусковые ЖБИ (ПБ) с предельно допустимой шириной 2,5 дм.
  2. Балочные перехваты (ПГ) отличаются наличием уступа на четверть. На него опираются перекрытия.
  3. Фасадные ЖБИ (ПФ) для сооружения выступающих за периметр опор при кирпичной кладке.
  4. Плитные элементы (ПП) с минимально допустимой шириной 2,5 дм.

Каждую железобетонную перемычку маркируют цифрами и буквенными символами, разделенными тире. Первые цифры обозначают размеры сечения и длину перекрытия, выражаются в дециметрах. Буквами уточняется вид изделия. Затем принято обозначать класс арматуры с допустимой нагрузкой на армированный пояс, то есть минимальный вес. Последние цифры характеризуют плотность бетона, наличие строповочных или закладных петель.

Геометрия

Любая железобетонная опора имеет индивидуальные параметры, подбирающиеся по ширине проема и предварительно рассчитанному весу, который может на нее давить. Согласно действующему ГОСТу 948 1984 года, номинальный диапазон параметров по длине, высоте и ширине 10,3 — 33,7 дм, 1,2 — 2,5 дм, 1,4 — 2,9 дм соответственно.

Технология изготовления

Для изготовления железобетонной конструкции потребуются: доски, гвозди, стальная арматура, уголки, проволока для обвязки, бетонный раствор на цементе, щебне и песке. По необходимости можно использовать бетономешалку. На первом этапе работ следует выбрать конкретный вид бетонных перемычек. Железобетонными изделиями обустраивают оконные и дверные конструкции на портландцементе. Это позволяет избежать дополнительной стадии подгонки. При этом резать изделия нельзя. При сильно широких проемах используется несколько элементов.

Основные виды

Предлагается несколько видов перемычек из железобетона:

  • оконные изделия предназначены для обустройства проемов над окнами. Наиболее часто используются при возведении кирпичных зданий и строений из природного и искусственного камня;
  • сборные или ПР перемычки делают из плит и классического брускового железобетона. Преимущество сборной конструкции — не требуется выравнивание и подгонка кирпича при кладке рядов, так как каждый элемент изготавливается требуемого размера;
  • брусковые или «карандаш» применяются при обустройстве дверных и межкомнатных проемов. Ширина таких перегородок, как правило, составляет 1,2 дм;
  • несущие необходимы для снятия нагрузки со стеновых плит. Такими перемычками закрывают проемы несущих стен.

Выполнить их можно самостоятельно или же приобрести уже готовые продукты. Технология обустройства опор представлена ниже.

Опалубка и ее укрепление

Качественное перекрытие получается при монтаже опалубки. Для выполнения работ понадобятся деревянные доски или щиты для рамы, ОСП-плиты или стальные листы для щита. Материалы следует обернуть клеенкой, закрепив ее. Листы стали стоит смазать маслом. Это сократит время при разборке опалубки и защитит металл от влаги.

Подготовленная конструкция закрепляется проволокой на арматурной сетке. Опалубку следует устанавливать по всей поверхности, где будут монтироваться сами перекрытия. Фиксаторами на пересечении стержней арматуры конструкция закрепляется ниже каркаса. Это делается для предотвращения возможного прогиба щита после заливки тяжелого бетона. После установки конструкции важно еще раз затянуть проволоку, чтобы не произошло смещения. Дополнительно крепить опалубку следует подпорками. Только после этого можно заливать бетонный раствор.

Утепление

Дополнительно к перемычкам используют утеплитель (к примеру, минеральную вату). Утепляющий слой укладывают в процессе монтажа в опалубку между перекрытием и наружной кладкой, затем заливают бетоном. Толщина утепления должна быть около 10 см. Откосы проема дополнительно закладываются кирпичом. Тогда оконная рама будет упираться в заполнитель, а не в минеральную вату. Это позволит закрепить стык монтажной пеной. Однако такой откос потребует дополнительного утепляющего слоя.

В качестве альтернативы есть другой способ — с использованием экструдированного пенополистирола. Его поверхность более прочная. Достаточно 3 см этого материала. Зазоры между окном и утеплителем заполняются пеной. Так она будет опираться о твердую поверхность, что позволит надежно зафиксировать окно. Тогда дополнительный слой утепления не понадобится, что позволит сократить объем работ.

Армирование

Выбор арматуры зависит от типа перекрытия. Для железобетона из плит и бруска применяются разные изделия. Классическая арматура 6—8 мм в диаметре применяется при обустройстве легких конструкций при незначительных нагрузках, например, при кладке стен, не выступающих несущими. В остальных случаях применяются более прочные материалы большего диаметра. Приготовленные стальные пруты укладываются вдоль перемычки и скрепляются вязальной проволокой. Сварки при этом не требуется. В итоге должна получиться сетка.

Заливка

Заливку осуществляют бетоном М200 нужного объема. Приготовить его можно самостоятельно. Для этого потребуется пропорция: одна часть цемента на две части щебня и на пять частей песка. Цемент должен быть свежим, щебень — очищенным, а песок — просеянным. Смесь перемешивается в сухом виде. После этого добавляется вода. Под арматурную сетку нужно положить несколько половинок кирпичей. Смешанным до однородности раствором заливаются арматуру, пока она полностью не утонет. Следует слегка приподнять конструкцию над горизонтальным щитом. Работу можно продолжать, когда бетон полностью застынет. Чтобы избежать сквозняков, рекомендуется делать четверть сверху и с боков проема в 5 см. Внизу достаточно отпустить 2 см.

Советы при работе

При обустройстве ЖБИ следует четко соблюдать технологию и следовать некоторым советам:

  1. Высота перемычки из железобетона должна составлять 1/20 величины самого проема, а ширина должна равняться ширине стены.
  2. Диаметр сетки из арматуры следует выдерживать в 14 мм. Этого достаточно для обеспечения необходимой прочности железобетонного пояса.
  3. Следует дождаться полного укрепления бетона. Не следует снимать низ опалубки и распорки ранее 25 дней.
  4. Перемычки должны быть надежными и выполнены качественно.
  5. Заливку нужно осуществлять, только когда верх пояса идет вровень с кладкой. Это позволит избежать ненужных перепадов.
  6. Заливочный раствор следует тщательно утрамбовать, чтобы не образовалось пустот.
  7. Тип перемычки определяет вес общей конструкции.
  8. Для окон и дверей подойдут не несущие перекрытия с армированным поясом небольшой массы.

Вернуться к оглавлению

Вывод

Бетонная перемычка с армированным поясом широко применяется в строительстве. С ее помощью повышается прочность, долговечность возводимого здания. Для разных конструкций предусмотрен определенный тип изделия и соответствующий размер.

Сегодня есть возможность приобрести готовый продукт. Кроме того, простота производства железобетонного пояса позволяет сделать его самостоятельно.

Перемычки Baut и арматура Murfor

Сегодня мы расскажем Вам о продукции наших латвийских партнёров, которая заставит Ваш фасад работать правильно и сделает его красивым и целостным. Речь о «Баут». А именно, об арматуре Murfor, кирпичных перемычках Baut и вентиляционных коробочках .

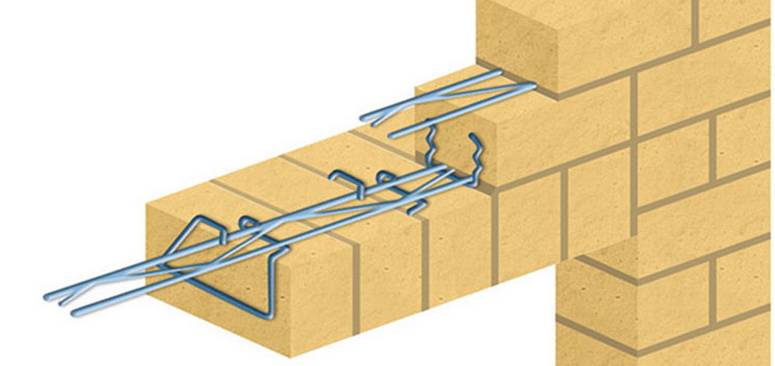

Для чего применяются перемычки Baut и арматура Murfor

Монтаж перемычек и арматуры

Что обеспечат Вам перемычки Baut?

Чем выше показатель морозостойкости, тем лучше кирпич выдержит замерзание и последующее во влажном состоянии

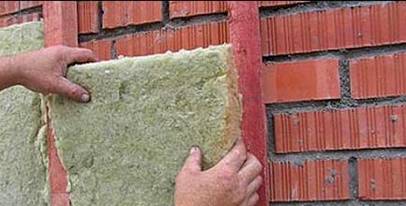

Хозяева и строители очень требовательны к теплотехническим показателям домов. Хозяева очень щепетильны в выборе материала и внимательно следят за рекомендациями теплотехников. От этого зависит, сколько будущие жильцы будут тратить на отопление и кондиционер.

В натуральном камне все хорошо: и красота, и долговечность, и монументальная «солидность». Плохо только, что это один из самых тяжелых строительных материалов, соответственно, при возведении коттеджа из настоящих тесаных валунов на фундамент оказывается колоссальная нагрузка.

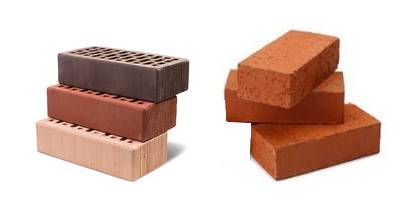

В соответствии с ГОСТом, рядовой кирпич может использоваться со сколами, отстрелами и трещинами, что неприемлемо для лицевого кирпича.

Мы глубоко убеждены, что облицовка кирпичом — лучшее решение. О прекрасных свойствах кирпича мы писали уже не раз. В этой статье мы ещё раз пройдёмся по плюсам кирпичной облицовки, а также рассмотрим виды кладки.

История кирпича насчитывает не одно тысячелетие. Первоначально люди использовали так называемый «сырец» — изделия из сырой глины, и лишь позднее ее стали обжигать в печах.

Завод MURH (Германия) – производитель кирпича ручной формовки с уникальной состаренной структурой, с великолепными техническими характеристиками и широкой палитрой оттенков

Армирование перемычек над окнами

Строительные и отделочные материалы в Смоленске оптом и в рознице

ул. Шевченко, д. 86 Б, офис 48 г. Смоленск

Пн-Пт: 09:00-18:00, Сб: 10:00-17:00

+7 (903) 649-13-49
+7 (903) 649-13-79

  • Утепление фасадов
  • Утеплители
  • Паро-ветро-гидроизоляция
  • Штукатурки и шпатлевки
  • Клеи и затирки
  • Полы
  • Гидроизоляция
  • Геотекстиль
  • Утепление фасадов
    • Вентилируемый фасад
    • Штукатурный фасад
      • Теплоизоляция фасада на основе минеральной ваты ISOVER
      • Теплоизоляция фасада на основе базальтовой, каменной ваты
      • Теплоизоляция фасада на основе фасадного пенополистирола
  • Утеплители
    • Кровля
      • Скатная
      • Плоская
    • Перекрытия
      • Чердачные
      • Межэтажные
      • Цокольные
    • Стены
      • Внутреннее утепление
      • Наружное утепление
    • Пол и фундамент
  • Паро-ветро-гидроизоляция
    • Гидроизоляционные ветрозащитные паропроницаемые мембраны
  • Штукатурки и шпатлевки
    • Для наружных работ
    • Для внутренних работ
  • Клеи и затирки
    • Клей для наружных работ
    • Для внутренних работ
    • Затирки
  • Полы
    • Ровнитель для пола
    • Наливной пол
  • Гидроизоляция
    • Бассейнов и резервуаров
    • Подвалов и фундаментов
    • Фасадов
    • Кровли
  • Геотекстиль
    • Садовый
    • Ландшафтный
    • Строительный
  • Главная
  • Новости
  • Как утеплить бетонные перемычки над окнами и дверьми?

Несмотря на надежность готовых железобетонных изделий, намного проще и дешевле сделать оконные или дверные перемычки своими руками, сэкономив время и средства на транспортных расходах, материалах и работе.

Перемычкой называется часть стены или перегородки, перекрывающая сверху дверной или оконный проем. Планируя сделать оконные или дверные перемычки следует помнить о правильном подборе длины изделия. В несущих стенах опирание изделий на стены должно составлять не меньше 250 мм, в самонесущих конструкциях – не меньше 120 мм. Сегодня специалисты рекомендуют отдавать предпочтение перемычкам из бетона, готовым заводским изделиям или продукции, выполненной на строительной площадке. Они более прочные и надежные, занимают меньше времени при монтаже и рассчитаны на более высокие нагрузки. Изготовление перемычек из бетона может производиться непосредственно на строительном объекте.

Читать еще:  Особенности замеров отливов

Для организации бетонных перемычек следует подготовить щиты для опалубки по размерам проема. Для этого предварительно приобретают деревянные доски толщиной не менее 20 мм, которые между собой будут крепиться саморезами или гвоздями. Боковые щиты опалубки должны перекрывать проем по внутренней стороне по ширине и с двух сторон по высоте. Для дополнительной теплоизоляции перемычек, выходящих на фасад, в опалубку укладывают эффективную теплоизоляцию Пеноплэкс толщиной не менее 50 мм. Нижний опорный щит собирают с повышенной прочностью строго по габаритам проема. Монтаж опалубки начинают именно для нижнего щита, который подпирают снизу двумя деревянными стойками, расположенными V-образно. Подпорку устанавливают только после полного монтажа нижних щитков и проверки их по уровню, они должны размещаться строго горизонтально. На нижний щит укладывают арматурную сетку и дальше закрепляют саморезами вертикальные щиты. На следующем этапе производят армирование конструкции. Диаметр стальной арматуры подбирают с учетом несущей нагрузки перемычки, ее длины и ширины. Металлические пруты укладывают вдоль перемычки, скрепляя их между собой специальной вязальной проволокой. Для заливки перемычки готовят бетонный раствор. Перед заливкой бетона под арматурную сетку подкладывают небольшие сколы бетона или кирпича на высоту 15-20 мм, чтобы металл был полностью утоплен в растворе и готовой конструкции. Учитывая данные несложные рекомендации можно быстро и качественно сделать из доступных материалов оконные перемычки своими руками, сэкономив значительные средства и время.

Армирование перемычек над окнами

Окна – неотъемлемая часть любого строения, особенно жилого дома или квартиры. Согласитесь, окно – это выход в мир, это свет, это свежий воздух, это часть интерьера и экстерьера дома. Всегда важно при строительстве определить место расположения окон, их величину, размер и тип конструкции.

Если неправильно расположить оконный проем, комната станет мрачной, темной, некомфортной, а если окна слишком огромные, то исчезает чувство «защищенности» и уюта в комнате. Поэтому очень важно правильно спланировать место для оконного проема, ведь 10-13% света в помещение поступают через окно. Если Вы любитель пейзажей за окном, то высота верхнего края подоконной стенки должна быть ориентировочно 1 метр. Высота верхнего края окна находится на расстоянии 2-2,2 метра от пола.

Чтобы облегчить нагрузку на конструкцию окон, с внешних сторон строители встраивают специальные оконные перемычки. Размеры этих перемычек зависят от величины окна и вообще, от типа оконной конструкции. Железобетонные оконные перемычки – это части стены, перекрывающие оконный проем. Если над проемами будет происходить передача сила тяжести перекрытия на стены, то рекомендуют установить несущие сборные перемычки железобетонные. При отсутствии такой нагрузки для перекрытия проема, шириной не более 2-х метров, можно применить два вида перемычек – железобетонные перемычки ненесущие и второй – обычные кирпичные перемычки. Но, в случае со вторым видом перемычек необходимо использовать раствор суперпрочности, в который вставлены стержни из арматуры, поддерживающие нижний ряд кирпичей. В отдельных случаях устанавливают клинчатые, которые имеют два предназначения: для перекрытия проемов, и в качестве архитектурной части фасада. В том случае, если пролет очень широкий, то есть, ширина составляет около трех-четырех метров, то строители устанавливают арочные перемычки. При этом все продольные, а также поперечные швы максимально заполняют раствором, чтобы не было сдвига нескольких кирпичей, составляющих оконные перемычки. Размеры оконной конструкции требуют четкого расчета кладки, которая работает, как на сжатие, так и на изгиб.

В строительном деле перемычки делят на брусковые, которые имеют обозначение ПБ и перемычки плитные, обозначаемые ПП.

Как же отличить плитные и брусковые оконные перемычки? Размеры их отвечают ГОСТу, лишь брусковая перемычка отличается от плитной именно размером, поскольку плитная ж/б перемычка состоит из нескольких монолитных брусковых перемычек. Оконные железобетонные перемычки могут выдерживать от 200 кг/метр до 800 кг/м. Размеры железобетонной перемычки согласно с нормами, не меньше 0,3 м длиннее ширины проема. По выполняемой работе в кладке перемычки делят на несущие и ненесущие. Основная функция несущих перемычек – несут нагрузку от перекрытий, которые опираются на эти участки кладки. Ненесущие перемычки несут нагрузку лишь от собственного веса и тех участков кладки, которые расположены над ними.

Плитная ж/б перемычка состоит из большого количества брусковых, т.е. ПП представляет собой блок железобетонных перемычек ПБ. Главное в вопросе установки перемычек – расчет на нагрузку. От того, какую нагрузку ж/б перемычке предстоит выдержать, зависят и и армирование и габариты перемычек в целом. В строительной лексике отдельные железобетонные перемычки называют несущие, фактически это перемычки, имеющие нагрузку 3400-3700 кг/м. Иное название – дверные, оконные и кирпичные принадлежит не к ГОСТу, а лишь способствуют разграничению железобетонных перемычек по размерам и нагрузке. Во время строительства дома кладка и монтаж ж/б перемычек – очень важный этап, поэтому для этой работы необходимо привлечь специалистов, знающих, как правильно становить перемычки. Для того, чтобы установить верхнюю перемычку над оконным проемом, используются стальные треугольники, но чаще строители применяют заводские перемычки ПБ. Они есть разных размеров, поэтому всегда из представленного ассортимента можно выбрать подходящий. Но в строительной практике часто отливают ж/б перемычки на той стене, где это нужно. В любой ситуации стеновые угловые блоки не доводят на половину каждого блока, оставляя уступ под опоры перемычек. Вся пустота блока, предназначенная для того, что на нее необходимо опереть бетонные перемычки, заполняется полностью бетоном. А вот, чтобы этот бетон не упал в колодец, стеновой блок, на который будет происходить опирание перемычек, создают на арматурной сетке. До момента заливания бетоном, на эту сетку укладывают пергамин или определенных размеров толь. Если ПБ дают очень большую нагрузку, то нужно произвести армирование стены на всю высоту под опорой по вертикал. Если пустоты в стене заполнили насыпным утеплителем, этот способ не подойдет, потому что при вертикальном способе армирования бетона стены в зимнюю пору промерзают по всей высоте. Именно поэтому при строительстве плиты перекрытия нужно опереть на внутренние стены помещения. Устройство заводских перемычек, возможно тогда, когда их высота будет не менее 1510 мм. Если проем шире, а панель длиннее, то и высота балок соответственно, должна быть увеличена. Здесь важен еще один момент: при использовании 150-тимиллиметрового стенового блока перемычек высота будет увеличена, то уступ в стене для концов перемычек, должен быть в определенной мере глубже.

Все, что необходимо знать о монтаже жб перемычек:

Оконные перемычки размеры

Армирование перемычек над окнами

Чтобы продолжить кладку над окнами и дверями можно использовать несколько вариантов.

1. Железобетонные перемычки.

Это наиболее распространённый вариант. Сами перемычки изготавливаются на заводе и устанавливаются на раствор или клей. Вариант проверенный и надёжный, но мне не понравилось, что бетон имеет большую теплопроводность, соответственно в этом случае эти перемычки будут теми самыми мостиками холода. Так же их недостатком является вес, руками перемычку в полтора метра поднять на высоту целая проблема.

Как некоторая разновидность в частном строительстве иногда используется заливка бетоном таких перемычек прямо на стене, но в этом случае процесс более трудоёмкий.

2. Перемычки из газосиликата.

Такие же, как и железобетонные изготавливаются перемычки из ячеистого бетона. Внутри у них содержится металлическая арматура. Увы, увидел в продаже такие изделия уже тогда когда закончил строительство стен башни, иначе использовал бы именно этот вариант.

Для стены из газосиликата идеальный вариант: теплоизоляция вполне соответствует остальной стене и ко всему такая перемычка в отличие от железобетонной лёгкая. На фото справа как раз иллюстрация небольшого веса такой перемычки.

3. Металлические уголки.

В этом случае на последний ряд оконного проёма продольно стене кладутся два металлических уголка, и уже на них производится кладка следующего ряда блоков. Вариант хорош тем, что теплоизоляция стены остаётся однородной. Минус в том, что металл несколько сложнее закрыть штукатуркой, а при недостаточной изоляции от железа со временем будет проступать ржавчина.

4. Деревянный брус.

Этот вариант тоже используется довольно часто, по крайней мере, соседи мне его посоветовали в первую очередь. Укладывается деревянная перемычка так же как и железобетонная, и естественно, брус должен быть хорошо пропитан антисептиком. Небольшой недостаток в разнородности материалов и может проявиться в осыпании штукатурки на соединениях дерева с цементными составами.

Перемычки из обычных газосиликатных блоков

Я пошёл своим путём и как-то не уверен, что этот путь правильный. Сейчас стены стоят и каких либо трещин не видно, но что будет через 5-10 лет и не начнёт ли осыпаться моё произведение неизвестно. Так что рекомендовать именно такой способ монтажа не могу.

Идея взята от строительства старых кирпичных зданий. Лет сто назад железобетонных перемычек над окнами не делали, а обходились одним кирпичом. В верхней части проёма сооружалась опалубка, и поверх неё на раствор клался по определённой системе кирпич. В результате получалось, что из-за наклонности каждого отдельного кирпича всё неплохо держалось и без применения железобетона.

Опалубка. К боковинам оконного проёма гвоздями были прибиты обрезки досок. Сверху на их торцы была прибита старая половая доска (ширина 36 см. Фотография внизу). Чтобы избежать приклеивания раствора к этой опалубке поверх положили куски полиэтиленовой плёнки. Вот и вся опалубка.

Читать еще:  Жалюзи для деревянных окон


Опалубка под перемычку


Ширина окна на первом этаже 120 см. Один блок в длину 61 см, то есть пришлось делать серединку, и чтобы она не выскочила, блоки подрезались под клин. То есть край блока срезался на косую со скосом в 3 см. В центр подготавливался кусок газосиликата вырезанный под трапецию. Две такие серединки на фотографии справа.

Что бы хоть как-то компенсировать отсутствие арматуры все швы делались клеем для блоков с прослойкой стеклопластиковой сетки. То есть сначала на опалубку наносился клей, затем шпателем вмазывалась сетка, и только потом устанавливался блок (фото слева).

Оставшаяся по краям сетка загибалась и примазывалась к боковине блока, тем самым укрепляя газосиликат. Естественно в такой конструкции очень важен блок следующего ряда, и он тоже клался с сеткой. Далее фотографии получившейся перемычки с опалубкой и уже без неё. Доска снизу выбивалась через месяц, когда стена уже построилась вверх на несколько рядов.


Перемычка над окном с опалубкой


Перемычка после снятия опалубки


Фотография башни после монтажа оконных перемычек первого этажа


Фото перемычки над дверью и небольшим окном.
Над дверью перемычка без серединки, над малым окном просто один блок.

Перемычки на втором этаже делались по схожей технологии, но там ширина окна всего 90 см и то же обошлось без косых подрезок и серединок.


Башня после монтажа оконных перемычек второго этажа

Оконные и дверные перемычки

Рады вновь встретиться с вами, читатели блога «Как построить дом» . Эта статья будет посвящена следующей теме: «Оконные и дверные перемычки» . Что же это такое и почему мы посвящаем этому вопросу целую статью?

Обычно оконные проемы начинаются на высоте 100 см от цоколя. После изготовления стяжки, проведения работ по утеплению пола и настила самого пола, высота начала оконного проема уменьшается ориентировочно до 80-85 см. Мы при строительстве своего дома отошли от принятых размеров и начали изготавливать оконные проемы для комнат на высоте 65 см от цоколя после кладки трех рядов газосиликатных блоков, а на кухне — на высоте около 88 см. после кладки четырех рядов блоков. Высота оконных проемов составила шесть рядов блоков в комнатах и на кухне, и пять рядов блоков — в ванной.

Высота дверных проемов составила 10 рядов блоков, что вместе с высотой кладочного раствора составило около 210-215 см от начала кладки.

Теперь над оконными и дверными проемами необходимо уложить перемычки. Сделать это можно несколькими способами:

  • приобретение и установка готовой перемычки (железобетонной или армированной из газобетона), изготовленной на промышленном предприятии. Этот способ имеет как плюсы, так и минусы. Готовая перемычка сокращает время строительства, но приводит к его удорожанию за счет производства на заводе и доставки на объект, а также возникают сложности в поиске готовых перемычек подходящих по длине и ширине к существующим проемам;
  • U-образные блоки из газобетона. ;
  • самостоятельное изготовление перемычек методом несъемной опалубки;
  • самостоятельное изготовление перемычек методом деревянной съемной опалубки. О том, как сделать опалубку, мы подробно рассказали в посвященной этому статье. Преимущества этого метода: съемная опалубка ускоряет строительство, позволяет получить отливку высокого качества. Также съемная опалубка позволяет выдерживать значительные нагрузки там, где бетонный состав оказывает давление на конструкцию.

Мы изготавливали перемычки двумя способами. Оконный прием небольшой ширины в подсобном помещении мы перекрыли тремя арматурными стержнями диаметром 12 мм, а сверху уложили блоки. В этом случае мы одновременно решили две проблемы: армирование опорных поверхностей для оконной перемычки и армирование, собственно, самой перемычки. Арматурные стержни по обе стороны от проема (по 50 см) защищены от коррозии раствором. Блоки, как обычно, скрепляются между собой раствором для кладки (или клеем, если Вы выбрали его для кладки).

Большие по длине оконные и дверные перемычки мы изготавливали методом съемной опалубки. Сначала изготовили съемную опалубку, затем с помощью распорок закрепили ее над проемом. Боковые стенки опалубки и боковые распорки крепили к блокам с помощью обычных гвоздей. Как съемная опалубка, так и вылитая затем перемычка должны заходить на несущую стену по обе стороны минимум на 20 — 25 см. Это предотвратит «проседание» перемычки и образование трещин.

Затем на высоте минимум 5 см от нижней части опалубки и на расстоянии минимум 5 см от боковых сторон опалубки укладывается сетка из арматурных стержней диаметром 12 мм., т.к. в нижней части перемычки нагрузка на разрыв максимальна. Для этого под арматурную сетку по все длине подкладываются фрагменты кирпича или щебенка. Арматура контролируется уровнем.

Затем в подготовленную опалубку заливается бетон марки М200 или выше. Пропорции бетонной смеси — цемент:песок -1:3 с добавлением 5 частей щебенки. После заливки необходимо сразу же уплотнять бетон для ликвидации пустот методом штыкования (можно использовать обрезок арматуры).

После затвердевания получившейся железобетонной перемычки, а это от 3 до 5 дней в зависимости от погоды, разбирается опалубка, если она мешает кладке последующих рядов. Нам пришлось разобрать опалубку через несколько дней, так как необходимо было продолжить строительство. Впрочем, необходимость в опалубке отпала: бетон хорошо схватился, перемычка была готова.

Распорки убираются только через месяц. Во время строительства мы использовали несколько съемных опалубок.

ВАЖНО! Какой высоты должны быть оконные и дверные перемычки? Существуют формулы для расчета минимальной высоты и минимальной ширины железобетонной перемычки (балки). О том, как правильно рассчитать эти размеры, мы рассказывали в статье «Армопояс. Железобетонные балки над проемами» .

После разборки опалубки оконные перемычки и дверные перемычки при необходимости (если высота получившейся перемычки меньше высоты блока) наращиваются рядом кирпича или частями блоков до необходимой высоты. Этот способ позволит использовать остатки блоков. Кладку последующих рядов блоков можно продолжать сразу после разборки опалубки. Однако с нагрузкой на оконные и дверные перемычки, связанной с укладкой плит перекрытий, следует повременить в течение месяца.

Подпишитесь на БЕСПЛАТНЫЙ БОНУС «Восемь приктических приемов, которые необходимо применять при кладке стен из блоков» и кладка стен из газосиликатных блоков, при условии соблюдения определенных правил и знания секретов кладки, не будет представлять для Вас никаких трудностей.

Ниже Вы также можете ознакомиться со статьями, имеющими отношение к этой теме.

p style=»text-align: justify;»

Это точно Вас заинтересует:

  • Уплотнение бетона, штыкование бетона
  • Армопояс Армированный пояс Армопояс своими руками
  • Как рассчитать, сколько блоков нужно на дом
  • Кладка стен из блоков. Первый ряд — фундамент для всех последующих
  • Армирование кладки
  • Раствор для кладки блоков
  • Сколько цемента нужно на куб раствора? Сколько цемента или клея нужно для кладки куба блоков?
  • Опалубка Как сделать опалубку под армопояс, перемычки или ленточный фундамент
  • Газосиликатные блоки Хранение блоков
  • Газосиликатные блоки Почему?

Оконные и дверные перемычки : 12 комментариев

Спасибо. за подробное описание… собираемся строить дом, правда не сами, а нанимать бригаду, но за-то теперь знаем как и что делается, будем производить надзор за рабочими… вот еще бы про крышу все так же было бы расписано, со всеми расчетами, было бы вообще супер…

Очень рады, что смогли Вам помочь! На блоге будет еще много интересного и полезного — заходите, читайте, задавайте вопросы. И про крышу напишем, ее мы уже сделали. Осталось только выбрать время, все подробно написать и выложить фотографии. Совсем уже скоро!

Здравствуйте. Очень хороший сайт. Вот хотелось бы ещё прочитать как правильно разметить окна и двери. Сколько нужно отступать внутри от углов дома , чтобы правильно разметить окно, и как правильно двери расположить, что бы ни что не мешало? Спасибо.

Юлия, добрый день!
У нас нет такой информации. Мы размещали окна и двери произвольно, но все должно быть удобным в использовании и выглядеть гармонично и красиво на ваш вкус. Скорее, это вопрос к архитектору.

Манстардный дом, деревянное перекрытие. Стена из керамзитных блоков (300mm), оконный проём 2500mm.
Какой каркас делать и из какой арматуры?
Спасибо.

Добрый вечер, Эдгар!
О каком каркасе идет речь? Уточните, пожалуйста…

Добрый день.
Планирую строить дом с гаражем на первом этаже и высоким мансардным этажем, можно сказать — двухэтажный. Гаражные ворота планирую шириной

3 метра. Подскажите, какую делать перемычку над въездом в гараж, чтобы она при такой длине выдержала нагрузку от второго этажа+крыша?

Александр, добрый день!
Возможны два варианта: железобетонная перемычка или швеллер

При высоте дверного проема 2,1 м у нас остается максимум 1,2 м стены над перемычкой, а это около 300 кг, на метр.

Доброго времени суток! Не могу найти статьи про перекрытия и устройство полов/потолков в вашем доме. Очень интересно пишите.

Добрый день, Игорь! Сайт некоторое время не пополнялся информацией, но в ближайшее время мы снова начнем выкладывать новые статьи. Будем иметь ввиду и ваше пожелание.
Спасибо!

Число рядов кладки в перемычке определяется расчетом, но принимается не менее 6 (45 см). Под нижний ряд кладки в слой раствора укладывается арматура из 4—5 ‘полос пачечной стали сечением 20X1 мм или круглых стержней диаметром 4— 5 мм, из расчета по одному стержню (полосе) на каждые 7г кирпича толщины стены. Концы арматуры, оканчивающиеся крюками, заделываются в простенки не менее чем на 25 см с каждой стороны. Эта арматура предназначается не столько для работы на растяжение, сколько для того, чтобы воспрепятствовать случайному выпадению отдельных кирпичей нижнего ряда перемычки.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
